ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

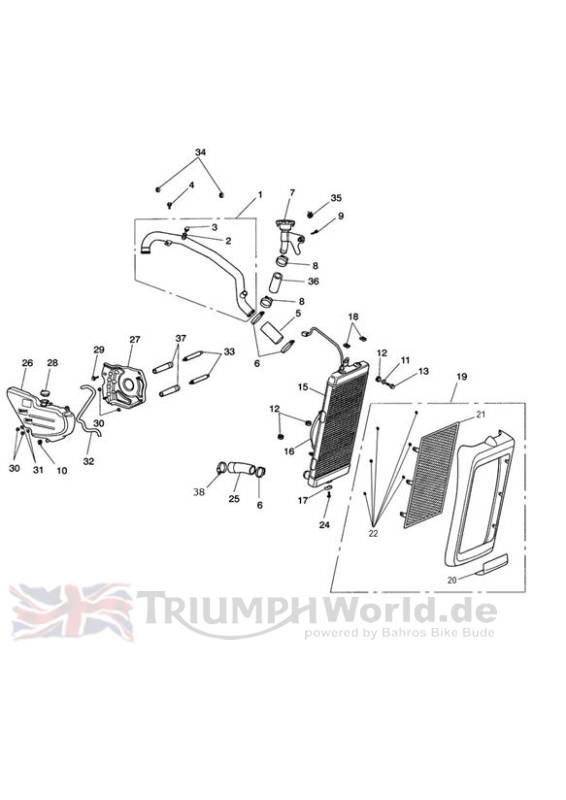

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2107001 | Pipe, Coolant, Steel | 1 | |
2 | T3550146 | Washer,6.4 x 12 x 1, Copper | 1 | |
3 | T3203222 | Bolt, HHF, M6 x 12, Slv | 1 | |
4 | T3331042 | Screw, Pan/Hd, Tx, M6 x 12, Enc | 1 | |
5 | T2105204 | Hose, Coolant, Top Rad | 1 | |
6 | T3707590 | Hose Clip,30-38 | 3 | > 630346 |
6 | T3706216 | Clamp, Constant Tension, Dia 32 | 3 | 630347 > |
7 | T2107002 | Filler Neck Coolant | 1 | |
8 | T3707575 | Hose Clip,16-25mm | 2 | > 630346 |
8 | T3706212 | Clamp, Constant Tension, Dia 23 | 2 | 630347 > |
9 | T3205066 | Bolt, HHF, Lghtd, M6 x 20, Slv | 1 | |
10 | T3700440 | Clip, Hose,11-12.5mm | 1 | |
11 | T3010702 | Flanged Sleeve,6.4 x 10 x 8.5 | 1 | |
12 | T3020153 | Grommet,13 x 3 x 10 | 3 | |
13 | T3205067 | Bolt, HHF, Lghtd, M6 x 25, Slv | 1 | |
15 | T2100771 | Radiator, Core,400 x 200 | 1 | |
16 | T2100780 | Fan, Dia 180, Cowled | 1 | |
17 | T3350091 | NUT, CAPTIVE, M6, BLACK | 1 | |
18 | T3020027 | Grommet, Rubber | 2 | |
19 | T2101995-PG | Cover Assy, Radiator, Black | 1 | |
20 | T2100328 | Film, Protective, Rad Cowl | 1 | |
21 | T2100121 | Grill Assembly, Radiator | 1 | |
22 | T3550182 | Washer, Retaining, Dia 11.5 | 6 | |
24 | T3331517 | Screw, P/HD Tx, Shld, M6 x 16, S | 1 | |
25 | T2105101 | Hose, Coolant, Rad to Pump | 1 | |
26 | T2100149 | Tank, Expansion, Coolant | 1 | |
27 | T2100152 | Bracket, Expansion Tank | 1 | |
28 | T2101015 | Cap, Expansion Tank | 1 | |
29 | T3010059 | Flanged Sleeve, M6 x 9 x 3.2 | 2 | |
30 | T3350003 | Sich.mutter | 4 | |
31 | T3203222 | Bolt, HHF, M6 x 12, Slv | 1 | |
32 | obs T2100153 | Hose, Overflow, Coolant | 1 | |
33 | T2101371 | Spacer, Threaded, M6 | 2 | |
34 | T3700108 | Splint | 2 | |
35 | T3700840 | Clip, Water Pipe | 1 | |
36 | T2105202 | Hose, Coolant, Filler Neck | 1 | |
37 | T2016102 | Runner, Anti Ratchet | 2 | |
38 | T3707590 | Hose Clip,30-38 | 1 | > 630346 |
38 | T3706217 | Clamp, Constant Tension, Dia 36 | 1 | 630347 > |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
