ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

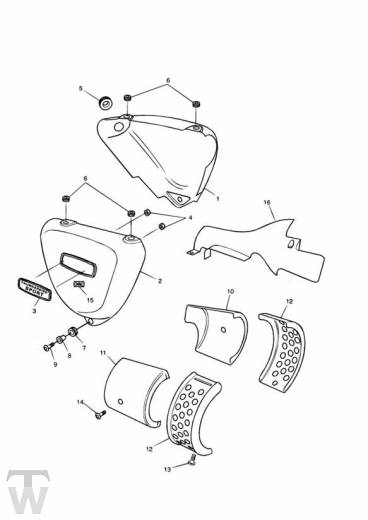

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | obs T2303420-FA | Seitenblech links | 1 | » 74119 Racing Yellow |
1 | obs T2301274-FA | Seitenblech links | 1 | 74120 » Racing Yellow |
1 | obs T2303420-CM | Seitenblech links | 1 | » 74225 Tornado Red |
1 | obs T2301274-CM | Seitenblech links | 1 | 74226 » Tornado Red |
1 | obs T2301274-NF | Seitenblech links | 1 | 89737 » Opal White |
1 | obs T2301274-EE | Seitenblech links | 1 | 161318 » » 186150 Tangerine Orange |
1 | obs T2301274-PG | Seitenblech links | 1 | 186151 » Jet Black |
2 | obs T2303422-FA | Seitenblech rechts | 1 | » 74119 Racing Yellow |
2 | obs T2301272-FA | Seitenblech rechts | 1 | 74120 » Racing Yellow |
2 | obs T2303422-CM | Seitenblech rechts | 1 | » 74225 Tornado Red |
2 | obs T2301272-CM | Seitenblech rechts | 1 | 74226 » Tornado Red |
2 | obs T2301272-NF | Seitenblech rechts | 1 | 89737 » Opal White |
2 | obs T2301272-EE | Seitenblech rechts | 1 | 161318 » » 186150 Tangerine Orange |
2 | obs T2301272-PG | Seitenblech rechts | 1 | 186151 » Jet Black |
3 | obs T3900088 | Plakette | 2 | » 74119 Yellow panels & » 74225 Red panels |
3 | T3900278 | Plakette | 2 | 74120 » Yellow panels & 74226 >> |
4 | T3350010 | Sich.mutter | 4 | » 74119 Yellow panels |
4 | T3350010 | Sich.mutter | 4 | » 74225 Red panels |
5 | T3660138 | Seal, Seat Lock,0.9mm | 1 | |
6 | T3020121 | Grommet,13 x 1 x 6.2 | 4 | |
7 | T3020082 | Grommet,18 x 1 x 9 | 2 | |
8 | T3010707 | Sleeve, Flanged,6.4 x 10 x 6.5 | 2 | |
9 | T3330727 | Screw, But/Hd, M6 x 20, Slv | 2 | |
10 | obs T2201257 | Abdeckung, hintere | 1 | LH |
11 | T2201256 | Abdeckung, hintere | 1 | RH |
12 | T2201393 | Cover, Airbox, Front, Chromed | 2 | Chrome |
13 | T3332568 | Screw, But/HD, M5 x 8, Slv | 2 | M5 x 8mm |
14 | T3331517 | Screw, P/HD Tx, Shld, M6 x 16, S | 2 | |
15 | T3900074 | Plakette | 2 | » 186150 |
16 | obs T2200053 | Ausfachungstafel | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
