Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

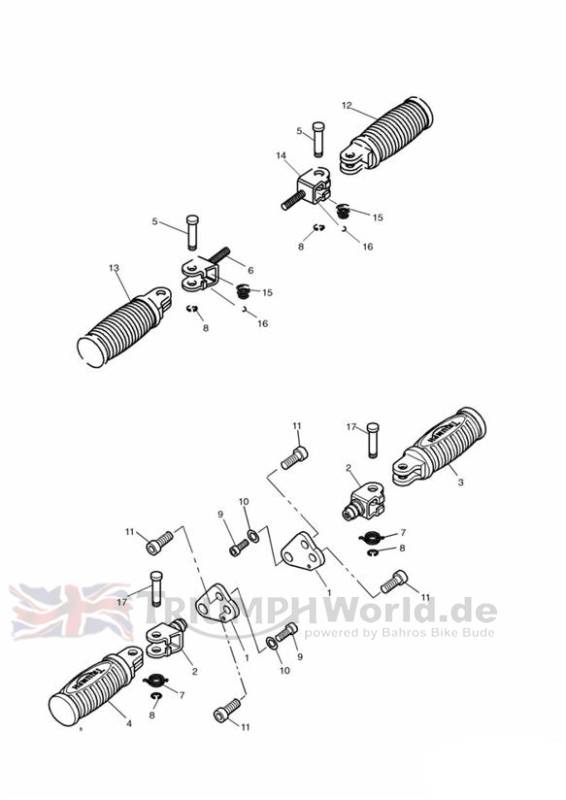

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 | obs T2080760 | Platte | 2 | |
| 2 | obs T2080761 | Gabel | 2 | |
| 3 | obs T2080548 | Fußrastenanlage vorn | 1 | LH |
| 4 |  T2080249 | Fußrastenanlage vorn | 1 | RH |
| 5 | T2080721 | Pivot Pin, Footrest | 2 | |
| 6 | T2070826 | Gabel | 1 | |
| 7 | T2080819 | Return Spring, Footrest | 2 | |
| 8 | T3500210 | Circlip, Ext,8 x 1 | 4 | |
| 9 | obs 3330600-T0301 | Schraube | 2 | M10 x 30mm |
| 10 | T3550632 | Washer,10.5 x 21 x 2 | 2 | M10 |
| 11 | T3050402 | Screw, Cap HD, M10 x 23, Slv | 4 | |
| 12 | T2080233 | Fußrastenanlage hinten | 1 | Logo Footrest |
| 13 | T2080234 | Fußrastenanlage hinten | 1 | Logo Footrest |
| 14 | T2070833 | Gabel | 1 | » 89736 |
| 14 | T2070826 | Gabel | 1 | 89737 » |
| 15 | T2080724 | Spring, Footrest (Rear) | 2 | |
| 16 | T2080725 | Detent Ball | 2 | |
| 17 | T2080722 | Pivot Pin, Footrest | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
