Hauptrahmen - Thunderbird Sport

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

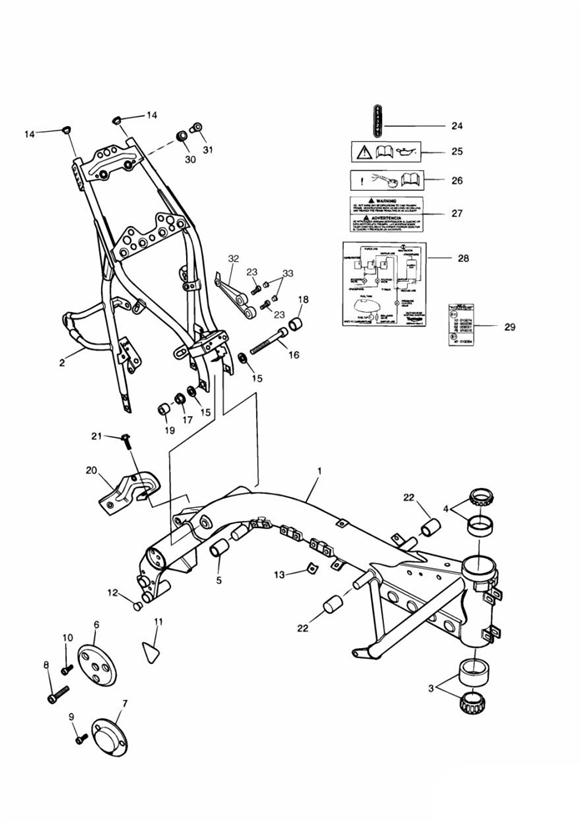

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	obs T2079006	Rahmen Kit	1	» 71698 Not US, TW, SG or South America
1	obs T2079007	Rahmen Kit	1	» 71698 US 49 States, SG & South America
1	obs T2079008	Rahmen Kit	1	» 71698 US CAL & TW
1	obs T2079004	Rahmen Kit	1	» 71698 Canada
1	obs T2079020	Rahmen kompl.	1	71699 » Not US, TW, SG or South America
1	obs T2079025	Rahmen kompl.	1	71699 » US 49 States, SG & South America
1	obs T2079030	Rahmen kompl.	1	71699 » US CAL & TW
1	obs T2079035	Rahmen kompl.	1	71699 » Canada
2	obs T2070951	Hinterer rahmen	1	» 71698 Also order item 28
2	obs T2070954	Hinterer rahmen	1	71699 » » 89736 Also order item 28
2	obs T2072912	Hinterer rahmen	1	89737 » Also order item 28
3	T3800031	Bearing,30x55x17, Taper Roll	1	Lower
4	T3800055	Lager	1	Upper
5	obs 2078691-T0301	Busche	1
6	obs T2071050	Abdeckg.	2	» 71698 Upper
6	obs 2071021-T0301	Abdeckg.	2	71699 » Upper
7	obs T2071051	Abdeckg.	2	» 71698 Lower
7	obs T2071031	Abdeckg.	2	71699 » Lower
8	T3050334	Screw, Cap/Hd, M6 x 20, Slv	2	M6 x 20mm
9	obs 3050038-T0301	Hutschraube	6	M6 x 10mm
10	obs 3050039-T0301	Hutschraube	6	M6 x 8mm
11	obs T3900063	Plakette	1
12	obs 3450190-T0301	Abschlußstück	2
13	T3351002	Nut, Captive, U-Type, M5, Slv	6	Ignition coil to spine
14	T3450060	Kappe	2
15	obs T3550309	Unterlegscheibe	2
16	obs 3330251-T0301	DScrew, torx	1	M12 x 119mm
17	T3350234	Locknut, Flgd, M12 x 1.25	1
18	obs T2201208	Buchse	1	LH
19	obs T2201207	Buchse	1	RH
20	obs T2070711	Halterung	1
21	T3203222	Bolt, HHF, M6 x 12, Slv	2
22	T2400603	Bush, Tank Mount	2
23	T3050321	Screw, Cap/Hd, M8 x 20, Slv	2	» 89736
24	T3900001	Schild	1
25	T3900302	Label, Oil & Filter	1	Oil filter
26	obs T3900026	Schild	1	Air intake
27	T3900169	Label, Frame modification	1	Frame modifications US & TW
28	obs T3930085	LABEL, CARB DIAGRAM,3 CYL	1	US CAL & TW Carb layout
29	obs T3900024	Schild	1	ECE DE
30	T3021100	Grommet, Dia 13 x 1.8	4
31	T3010702	Flanged Sleeve,6.4 x 10 x 8.5	4
32	T2080323	Aufhängerbügel	1	» 89736 LH
33	T3450195	Plug, M8, Black	2	» 89736 M5 Black

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
