ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

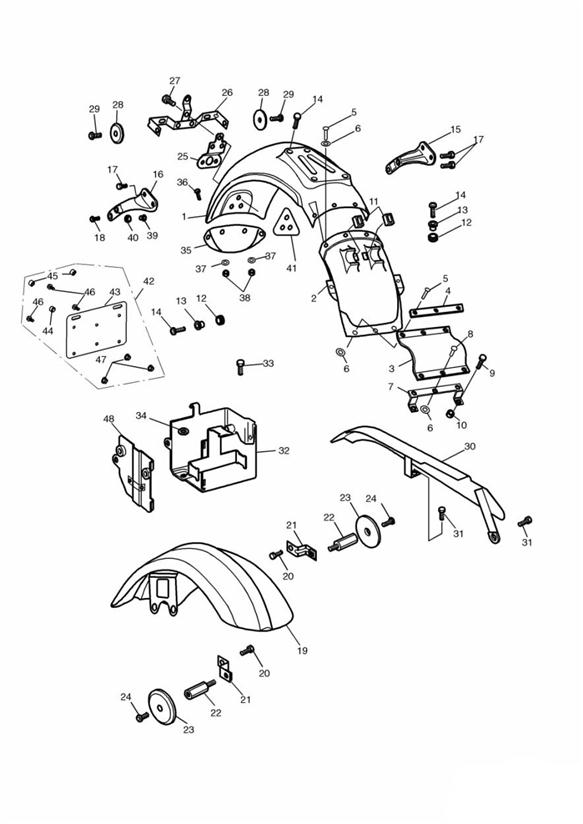

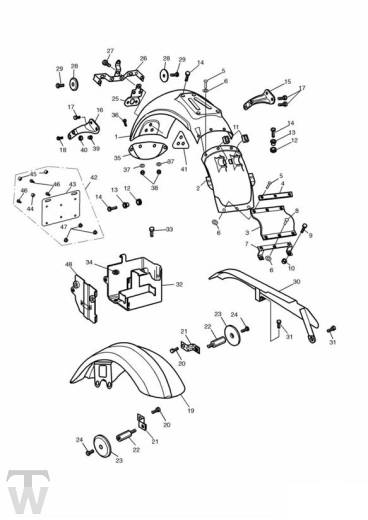

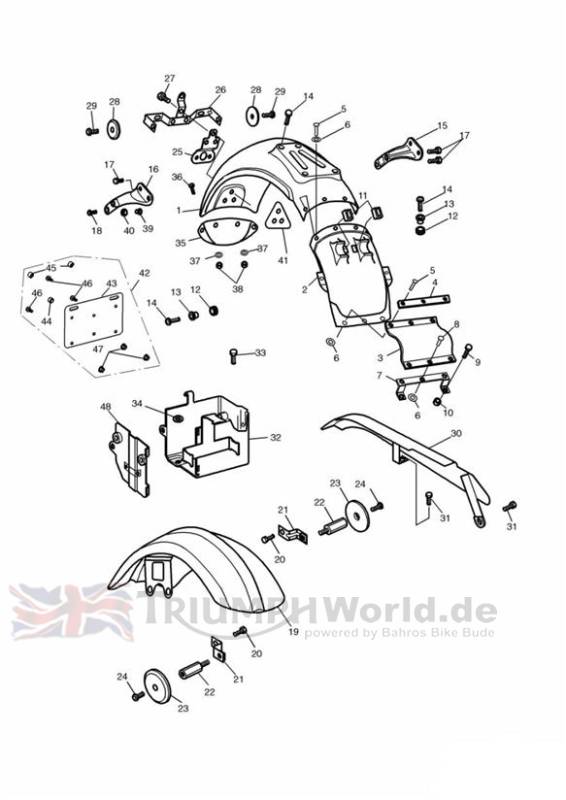

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | obs T2300641-FA | Kotflügel hinten | 1 | Racing Yellow |
1 | obs T2300641-CM | Kotflügel hinten | 1 | Tornado Red |
1 | obs T2300641-NF | Kotflügel hinten | 1 | Opal White |
1 | obs T2300641-EE | Kotflügel hinten | 1 | » 186150 Tangerine |
1 | obs T2300641-PG | Kotflügel hinten | 1 | 186151 » Jet Black |
2 | T2300720 | Deckel | 1 | |
3 | T2300359 | Kotflügel | 1 | |
4 | T2300330 | Klemmplatte | 1 | |
5 | T2307377 | Pop Rivet, Dia 4.8 | 7 | |
6 | obs T3550135 | Unterlegscheibe | 10 | |
7 | 2300310-T0301 | Halterung, feder | 1 | |
8 | T3330061 | Niet | 3 | |
9 | T3205254 | Bolt, HHF, Lghtd, M8 x 20, Slv | 2 | |
10 | T3350004 | Flanschmutter | 2 | |
11 | obs T3020380 | Gummilager | 2 | |
12 | T3020153 | Grommet,13 x 3 x 10 | 3 | |
13 | T3010702 | Flanged Sleeve,6.4 x 10 x 8.5 | 3 | |
14 | T3331234 | Screw, Torx, P/H, M6 x 20, Slv | 6 | |
15 | T2700532 | Konsole links | 1 | Chrome |
16 | obs T2700244 | Konsole rechts | 1 | Chrome |
17 | T3205156 | Bolt, HHF, Lghtd, M8 x 16, Slv | 4 | » 107984 |
17 | T3205156 | Bolt, HHF, Lghtd, M8 x 16, Slv | 4 | 107985 » |
18 | T3330727 | Screw, But/Hd, M6 x 20, Slv | 2 | |
19 | obs T2300643-FA | Kotflügel vorn | 1 | Racing Yellow |
19 | obs T2300643-CM | Kotflügel vorn | 1 | Tornado Red |
19 | obs T2300643-NF | Kotflügel vorn | 1 | Opal White |
19 | obs T2300643-EE | Kotflügel vorn | 1 | » 186150 Tangerine |
19 | obs T2300643-PG | Kotflügel vorn | 1 | 186151 » Jet Black |
20 | T3201228 | Bolt, HHF, M8 x 14, Slv | 4 | |
21 | obs T2070854 | Konsole links | 2 | US, TW, SG, CA |
22 | obs T2080538 | Verlänger.stück | 2 | US, TW, SG, CA |
23 | T2700283 | Orang. reflekt. | 2 | US, TW, SG, CA |
24 | T3330648 | Screw, Pan/Hd, Tx, M5 x 20, Slv | 2 | |
25 | T2300630 | Halterung, feder | 1 | |
26 | obs T2300269 | Halterung, feder | 1 | Not US, TW, SG or CA |
26 | obs T2300250 | Halter | 1 | US, TW, SG, CA |
27 | T3205063 | Bolt, HHF, Lghtd, M6 x 16, Slv | 3 | Bracket to mudguard |
28 | T2700284 | Rückstrahler, rädd | 2 | US, TW, SG, CA |
29 | T3330565 | Schraube | 2 | |
30 | obs T2058014 | Kettenschutz kit | 1 | » 71698 Stainless |
30 | obs T2058018 | Kettenschutz kit | 1 | 71699 » Black |
31 | T3330727 | Screw, But/Hd, M6 x 20, Slv | 2 | » 71698 |
31 | T3330727 | Screw, But/Hd, M6 x 20, Slv | 2 | 71699 » |
32 | obs T3990004 | KIT, SIDE PANEL & BATTERY BOX | 1 | » 161317 |
32 | obs T2500092 | Batterie | 1 | 161318 » |
33 | T3331044 | Screw, Pan/Hd, Tx, M6 x 16, Slv | 2 | M6 x 16mm |
34 | T3551283 | Washer, M10,10.5x18x1.6, Slv | 2 | |
35 | obs T2300338 | Verlängerung | 1 | SE, AR, GR, HK, PT, JP. |
36 | T3330696 | Screw, But/Hd, M5 X 16, Slv | 2 | SE, AR, GR, HK, PT, JP. |
37 | T3551178 | Washer, M5 x 15 x 1.6 | 2 | SE, AR, GR, HK, PT, JP. |
38 | obs T3350041 | Mutter | 2 | SE, AR, GR, HK, PT, JP. |
39 | T3010710 | Flanged Sleeve,6.4 x 9.6 x 13.4 | 2 | |
40 | T3020012 | Gummilager | 2 | |
41 | obs T2300422 | Stützplatte | 1 | |
42 | T2700372 | Befestig.-kit | 1 | 168067 » JP |
43 | T2700358 | Halterung, feder | 1 | 168067 » JP |
44 | T3021161 | Rubber Foot, Dia 14.22 x 7.1 | 1 | 168067 » JP |
45 | T3000031 | Distanzstück | 2 | 168067 » JP |
46 | T3203222 | Bolt, HHF, M6 x 12, Slv | 3 | 168067 » JP |
47 | T3350012 | Sich.mutter | 3 | 168067 » M6 JP Black |
48 | T2500071 | Tür | 1 | 161318 » |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
