ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

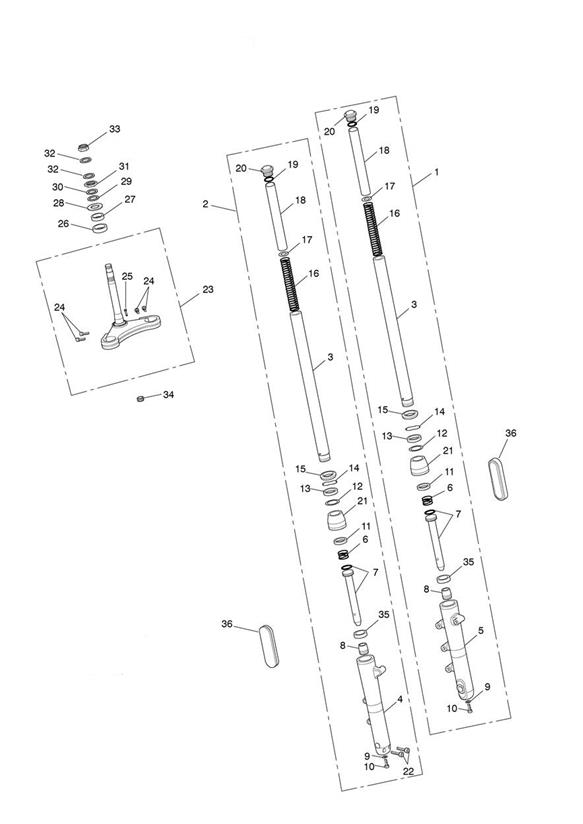

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2041447 | Stanchion Assy, LH, Blk | 1 | |
2 | T2041457 | Stanchion Assy, RH, Black | 1 | |
3 | T2045572 | Fork Pipe Comp | 2 | |
4 | T2045696 | Bottom Case, RH, Blk | 1 | |
5 | T2045695 | Bottom Case, LH, Blk | 1 | |
6 | T2045573 | Rebound Spring | 2 | |
7 | T2045574 | Under Seat Comp | 2 | |
8 | T2045655 | Oil Lock Piece | 2 | |
9 | T2045656 | Washer, Copper | 2 | |
10 | T2045657 | Bolt, M10 | 2 | |
11 | T2045658 | Bush, Front Fork | 2 | |
12 | T2045659 | Seal Spacer | 2 | |
13 | T2045660 | Seal, Front Fork | 2 | |
14 | T2041690 | Oil Seal Stopper Ring | 2 | |
15 | T2041519 | Dust Seal Kit | 2 | |
15 | T2046249 | Oil & Dust Seals, Pairs, Kit | 1 | Contains 2 Oil Seals & 2 Dust Seals per kit |
16 | T2045578 | Spring | 2 | |
17 | T2045664 | Washer, Spring | 2 | |
18 | T2045665 | Spacer, Spring | 2 | |
19 | T2045666 | O Ring, End Cap | 2 | |
20 | T2045621 | End Cap | 2 | |
21 | T2045579 | Case Cover | 2 | |
22 | T3050073 | Hutschraube | 2 | |
23 | T2049231 | Lower Yoke Assy, Blk | 1 | |
24 | T3050323 | Screw, Cap/Hd, M8 x 30, Slv | 4 | |
25 | T3000096 | Pin, Spirol Dia 3 x 18 | 1 | |
26 | T3800031 | Bearing,30x55x17, Taper Roll | 1 | |
27 | T3800032 | Bearing,24x47x15, Taper Roll | 1 | |
28 | T2046552 | Cover, Headstock Bearing | 1 | |
29 | T2041265 | Adjuster Nut, Lower | 1 | |
30 | T3551820 | Locating Washer,25.5x38x2, Slv | 1 | |
31 | T2140210 | Adjuster Nut, Upper | 1 | |
32 | T2041465 | Washer, Upper Yoke | 2 | |
33 | T2040060 | MUTTER | 1 | |
34 | T3450060 | Kappe | 1 | |
35 | T2045667 | Slide Bush | 2 | |
36 | T2700332 | Rückstrahler | 2 | US, CA & ZA only |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
