ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

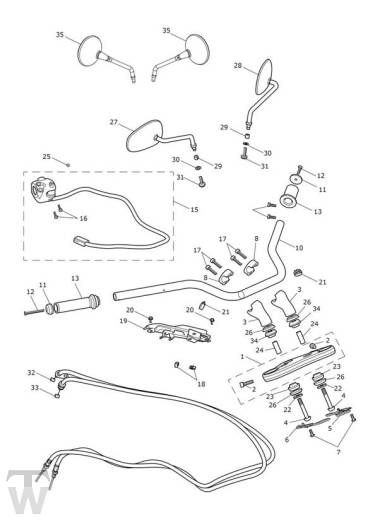

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2049234 | Upper Yoke Assy, Blk | 1 | |
2 | T3050191 | Screw, Cap H/d, M10 x 30, SS | 2 | |
3 | T2049235 | Riser, Handlebar, Black | 2 | |
4 | T3332545 | Bolt, Skt/HD, M10,75LG Enc | 2 | |
5 | T2049206 | Wire/Hose Guide | 1 | |
6 | T2049212 | Wire/Hose Guide | 1 | |
7 | T3335011 | Screw, But/Hd, Tx, M8 x 20 | 2 | N/A to Special Edition |
8 | T2046730 | Clamp, Riser Cap, Black | 2 | |
10 | T2049228 | Handlebar, Flat, Od 25.4 | 1 | N/A to Night Storm |
10 | T2049271 | Handlebar Assy, Flat, Black,25.4mm | 1 | Night Storm Only |
11 | T2044244 | Bar End Weights, Blk | 2 | |
12 | T3330876 | Screw, C/Sunk, Skt, M6 x 40, SS | 2 | |
13 | T2043718 | Kit, Handlebar Grips | 1 | > 610946 - Kit Contains LH & RH Grip |
13 | T2043716 | Grip, LH | 1 | 610947 > |
13 | T2043717 | Grip, RH | 1 | 610947 > |
15 | T2046701 | Switch Set, RH | 1 | |
16 | T3330018 | Screw, Phil, Pan/Hd, M5 x 25 | 2 | |
17 | T3050323 | Screw, Cap/Hd, M8 x 30, Slv | 4 | |
18 | T2040811 | Twin Clip, Brake Hose | 2 | |
19 | T2040604 | Moulding Wire Routing | 1 | |
20 | T3331517 | Screw, P/HD Tx, Shld, M6 x 16, S | 2 | |
21 | T3700350 | Clip, Cable,15mm, T-Stud | 4 | |
22 | T3555030 | Washer,10.5 x 30 x 2.5 | 2 | |
23 | T2047400 | Bush, Rubber, H/Bar | 2 | |
24 | T2047589 | Sleeve, Dia 16 x 44 | 2 | |
25 | T3330382 | Screw, Phil Pan HD, M5 x 12, Slv | 1 | |
26 | T2049394 | Cap, H/bar Bush, Black | 4 | |
27 | T2066080 | Kit, Mirror Assy, RH | 1 | > 493113 |
27 | T2066040 | Mirror Assy, RH | 1 | 493114 > |
28 | T2066081 | Kit, Mirror Assy, LH | 1 | > 493113 |
28 | T2066041 | Mirror Assy, LH | 1 | 493114 > |
29 | T3550550 | Tolerance Ring,12 x 8 | 2 | |
30 | T3550203 | Unterlegscheibe | 2 | |
31 | T3330727 | Screw, But/Hd, M6 x 20, Slv | 2 | > 493113 |
31 | T3330848 | Bolt, But/Hd, M6 x 21, Shld, Slv | 2 | 493114 > |
32 | T2044300 | Cable, Throttle, Pull | 1 | |
33 | T2044301 | Cable, Throttle, Return | 1 | |
34 | T2047400 | Bush, Rubber, H/Bar | 2 | |
35 | T2066603 | Mirror Assy, Black | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
