ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

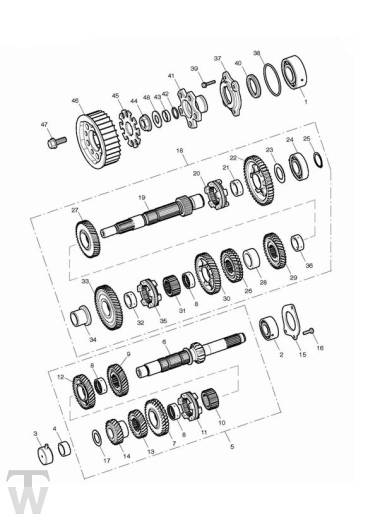

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T3802035 | Bearing, D, Row, A, Cont. 5207 | 1 | |
2 | T3802030 | Bearing, D, Row, A, Cont. 5205 | 1 | |
3 | T1180155 | LAGERBUCHSE | 1 | |
4 | T3800006 | Bearing, Needle, K25x32x16 | 1 | |
5 | T1183164 | Shaft, Input, Gearbox, Assy | 1 | |
6 | T1183100 | Shaft, Input, Gearbox,16t | 1 | |
7 | T1183194 | Kit,5th/6th Gear/Shift Ring | 1 | > Eng No 480442 |
7 | T1183165 | Gear, Pinion,33T, Helical, Free | 1 | Eng No 480443 > |
8 | T1183095 | Spacer, Splined, Bush | 3 | |
9 | T1183101 | Gear, Pinion,32t Helical, Fixed | 1 | |
10 | T1183015 | Spacer, Splined, Gearbox | 1 | |
11 | T1183194 | Kit,5th/6th Gear/Shift Ring | 1 | > Eng No 480442 |
11 | T1183173 | Ring, Shift,5th/6th Gear | 1 | Eng No 480443 > |
12 | T1183194 | Kit,5th/6th Gear/Shift Ring | 1 | > Eng No 480442 |
12 | T1183166 | Gear, Pinion,34T, Helical, Free | 1 | Eng No 480443 > |
13 | T1183035 | Gear, Pinion,28t, Helical | 1 | |
14 | T1183040 | Gear, Pinion,24t, Helical | 1 | |
15 | T1182135 | Plate, Retainer, Bearing | 1 | |
16 | T3331044 | Screw, Pan/Hd, Tx, M6 x 16, Slv | 3 | |
17 | T1183152 | Washer, Thrust,25 x 38 x 16 | 1 | |
18 | T1183175 | Shaft, Output, Gearbox, Assy. | 1 | |
19 | T1183110 | Shaft, Output, Splined | 1 | |
20 | T1183111 | Ring, Shift,1st/6th Gear | 1 | |
21 | T1182032 | Bush,30.0 x 35.0 x 15.0 | 1 | |
22 | T1183105 | Gear, Output,46t, Spur | 1 | |
23 | T1182033 | Washer, Thrust,30 x 46 x 1.60 | 1 | |
24 | T3800260 | Bearing,6206,30x62x16, Sealed | 1 | |
25 | T3500216 | Circlip, Ext,30.0, Din 471 | 1 | |
26 | T1183109 | Gear, Output,30t, Helical Fixed | 1 | |
27 | T1183102 | Gear, Output,39t, Helical, Free | 1 | |
28 | T1183075 | Spacer, Plain,31 x 45 x 19.85 | 1 | |
29 | T1183104 | Gear, Output,35t, Helical Fixed | 1 | |
30 | T1183060 | Gear, Output,43t, Helical | 1 | |
31 | T1183015 | Spacer, Splined, Gearbox | 1 | |
32 | T1182020 | Bush,28.0 x 36.0 x 14.05 | 1 | |
33 | T1183050 | Gear, Output,47t, Helical | 1 | |
34 | T1182120 | Spacer,28.0 x 47.0 x 32.95 | 1 | |
35 | T1183112 | Ring, Shift,2nd/3rd Gear | 1 | |
36 | T1183080 | Bush,31.0 x 36.0 x 14.3 | 1 | |
37 | T1184025 | Retainer, M'cd, Bearing | 1 | |
38 | T3600198 | O-Ring, Dia. 72 x 2.5 | 1 | |
39 | T3205065 | Bolt, HHF, Lghtd, M6 x 20, Enc | 4 | |
40 | T3600182 | Seal, Clockwise,45 x 55 x 7, Oil | 1 | |
41 | T1183020 | Carrier, Pulley, Front, Splined | 1 | |
42 | T3600203 | O Ring, ID 22.0 x 2.6 | 1 | |
43 | T1182240 | Spacer, Tube, Plastic | 1 | |
44 | T1182127 | Nut, M20.0, Flanged | 1 | |
45 | T1183200 | Plate, Locking, Pulley Nut | 1 | |
46 | T1180199 | Output Pulley 28T,32mm Belt | 1 | |
47 | T3151009 | Bolt, HHF, M12x1.75x30, Slv, Enc | 5 | |
48 | T3551016 | Washer,20.45 x 40 x 2.0, Slv | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
