ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

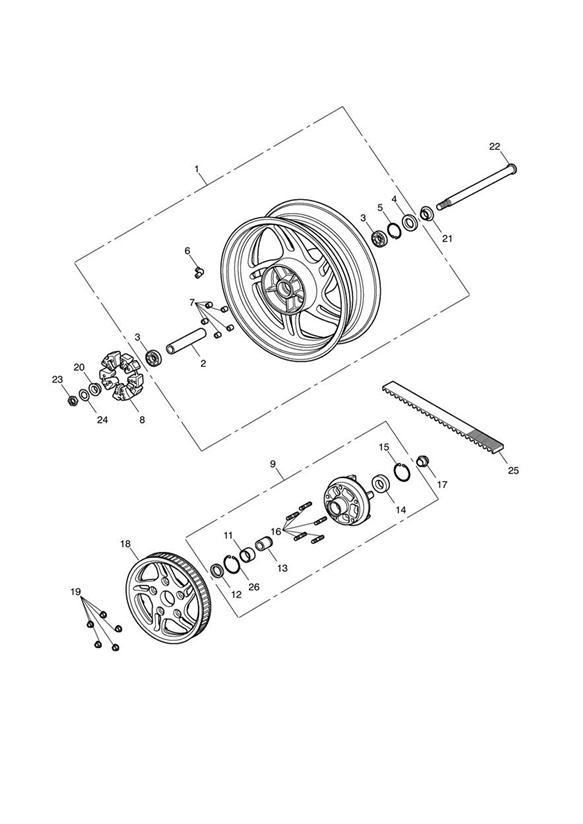

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2011029 | Rear Wheel Assy, Black | 1 | |
2 | T2003518 | Spacer, Wheel,20 153.6 | 1 | |
3 | T3800703 | Bearing, Ball,20 47 14 | 2 | |
4 | T3600701 | Oil Seal, DC 28 47 7 | 1 | |
5 | T3500402 | Circlip, Int Dia 47 | 1 | |
6 | T2006635 | Valve Assy, Alum,90, Black | 1 | |
7 | T2011201 | Plug, Wheel | 5 | |
8 | T2010305 | Rubber Cush Drive | 1 | |
9 | T2010646 | Kit, Pulley Assy & Nuts, Blk | 1 | > 470183 |
9 | T2010641 | Pulley Carrier Assy, Blk | 1 | 470184 > |
11 | T3800501 | Needle Roller Bearing 26/35/30 | 1 | |
12 | T3600650 | Radial Seal 30/42/6 | 1 | |
13 | T2010473 | Sleeve, Ground,20 26 40.5 | 1 | |
14 | T3800139 | Bearing Ball,25 52 15, C3 | 1 | |
15 | T3500203 | Circlip, Int,52 x 2 | 1 | |
16 | T2010635 | Kit, Stud & Nuts, Pulley | 1 | > 470183 |
16 | T2012294 | Stud, M10 x 1.5,1.25 x 48, Slv | 5 | 470184 > |
17 | T2011076 | Stepped Spacer, Pulley Carrier | 1 | |
18 | T2010775 | Rear Pulley 62T, Black | 1 | |
19 | T2010635 | Kit, Stud & Nuts, Pulley | 1 | > 470183 |
19 | T3350250 | Locknut, Flanged, M10 | 5 | 470184 > |
20 | T2010445 | Spacer,20.2 x 30 x 13.9 Long | 1 | |
21 | T2010391 | Spacer,20.2ID,28OD,17.1 | 1 | |
22 | T2011050 | Spindle Rear Wheel | 1 | |
23 | T3350118 | Sich.mutter | 1 | |
24 | T3555035 | Washer,19 x 34 x 3 | 1 | |
25 | T2010444 | Belt,32 Wide 14 Pitch 141 Tooth | 1 | |
26 | T3500204 | Circlip, Int,35 x 1.5 | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
