ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

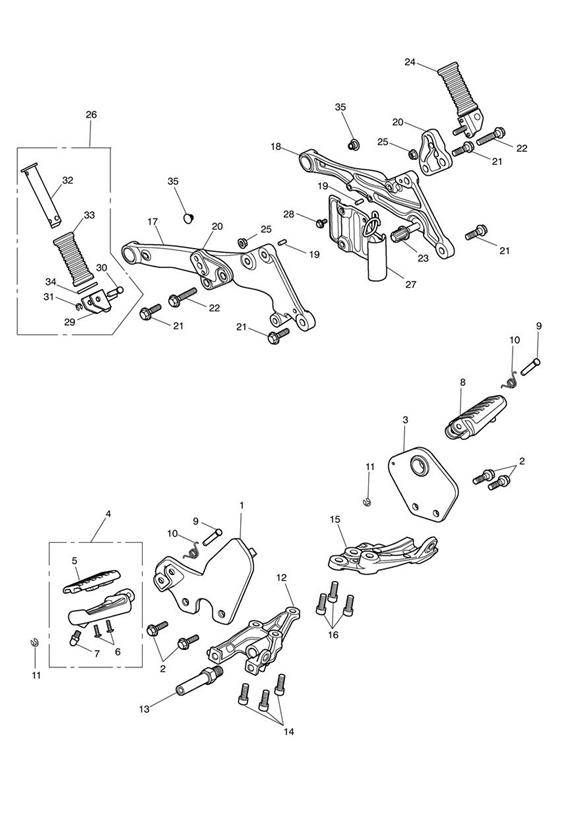

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2083061 | Control Plate, RH | 1 | N/A to Night Storm |
1 | T2083087 | Control Plate, RH, Black | 1 | Night Storm Only |
2 | T3205000 | Kit, B/Footrest Brkt Bolts | 1 | > 519667 (Kit contains all front & rear footrest bracket bolts) |
2 | T3151033 | Bolt, HHF, M10 x 30, Slv | 4 | 519668 > |
3 | T2082499 | Control Plate, LH, Assy | 1 | N/A to Night Storm |
3 | T2082498 | Control Plate, LH, Assy, Black | 1 | Night Storm Only |
4 | T2083023 | Footrest Assy, RHF | 1 | |
5 | T2083025 | Rubber, Footrest | 2 | |
6 | T3330173 | Screw, Hex, Pan Hd, M5 X 16 | 4 | |
7 | T2081409 | PEG, BANK ANGLE | 2 | |
8 | T2083026 | Footrest Assy, LHF | 2 | |
9 | T2080547 | Lagerstift | 2 | |
10 | T2080819 | Return Spring, Footrest | 2 | |
11 | T3500207 | SICHERUNGSSCHEIBE AUSSEN 8 X 0.89 | 2 | |
12 | T2083020 | Brkt, C/Plate Mount, RH | 1 | |
13 | T2083117 | Shaft, Brake Pedal Mount | 1 | |
14 | T3050410 | Screw, Cap/HD, M8 x 25, Slv, Enc | 3 | |
15 | T2082500 | Brkt, C/Plate Mount, LH | 1 | |
16 | T3050228 | Screw, Cap/Hd, M10 x 35, Enc | 3 | |
17 | T2085012 | Silencer Hanger, RH, Forging | 1 | |
18 | T2085010 | Silencer Hanger, LH, Forging | 1 | |
19 | T3000085 | Spannhülse | 2 | |
20 | T2083040 | Bracket, Pillion Footrest | 2 | |
21 | T3205000 | Kit, B/Footrest Brkt Bolts | 1 | > 504929 (Kit contains all front & rear footrest bracket bolts) |
21 | T3151033 | Bolt, HHF, M10 x 30, Slv | 4 | 504930 > |
22 | T3205000 | Kit, B/Footrest Brkt Bolts | 1 | > 504929 (Kit contains all front & rear footrest bracket bolts) |
22 | T3205825 | Bolt, HHF, Lghtd, M10 x 45, Slv | 2 | 504930 > |
23 | T3020026 | Sleeve, Flgd, Rubber,10 x 17 x 24 | 1 | |
24 | T2081466 | Rear Footrest Assy, LH | 1 | |
25 | T3350004 | Flanschmutter | 2 | |
26 | T2081467 | Rear Footrest Assy, RH | 1 | |
27 | T2083070 | Bracket, Reg / Rec Mount | 1 | |
28 | T3203222 | Bolt, HHF, M6 x 12, Slv | 1 | |
29 | T2081465 | Clevis, Footrest Rear | 2 | |
30 | T2082515 | Pivot Pin Footrest | 2 | |
31 | T2082516 | Circlip, Footrest | 2 | |
32 | T2082511 | Support Tube, Footrest, Rear | 2 | |
33 | T2082512 | Rubber, Footrest, Rear | 2 | |
34 | T2082514 | Washer, Footrest, Rear | 2 | |
35 | T3450015 | Plug, M10 | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
