Hauptkabelbaum Elektrik - Thunderbird 1600 & 1700

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

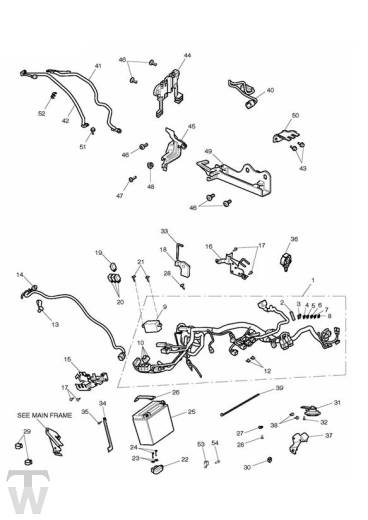

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2500298	Kabelbaum	1	> 449624
1	T2500651	Harness, Main, Non SAI	1	449625 >
1	T2501298	Harness, Main, Abs	1	ABS Model > 449624
1	T2501107	Kit, ABS Harness & Gear Sensor	1	ABS Model; 449625 >
2	T2501300	Ventil-Einstellwerkzeug	1
3	T2500805	FUSE,30A	1
4	T2501305	5a sicherung	2
5	T2501310	10a sicherung	2
6	T2501315	15a sicherung	3
7	T2501320	20a sicherung	2
8	T2501330	Sicherung 30 a	1
9	T2501335	Fusebox Lid	1
10	T2506025	Relay, Grommet	4
12	T2504444	Clip, Bayonet, Connector	1
13	T3700091	Schelle, kabel-	1
14	T2500599	SPARES KIT, RR LIGHT SUBHARNES	1	> 413037
14	T2500584	SUBHARNESS, REAR LIGHT	1	413038 > 432638
14	T2500638	Subharness, Rear Light	1	432639 >
15	T2500299	Bracket, Harness, RH	1
16	T2500264	Bracket, Retaining, Ecu	1	> 464558
16	T2500644	Bracket, Retaining, ECU, Non SAI	1	464559 >
17	T3331043	Screw, Pan/Hd, Tx, M6 x 12, Slv	4
18	T2500267	Pad, Retaining, Ecu	1
19	T2507728	Relay, Changeover	1
20	T2507727	Relay, Normally Open	3
21	T3450255	Widerh.-stopfen	2
22	T2502405	Switch, Fall Detection	1
23	T3555021	Washer,4.3X16.0X1.0	2
24	T3330390	Screw, H/Hd, M4 x 25, Slv, Enc	2
25	T2502450	BATTERY,20AH	1
26	T2501730	Battery Strap	1
27	T3701094	P Clip, Dia 4.4, Black	1
28	T3701098	Firtree, Dia 5 x 18	2
29	T2046017	CLIP, CABLE, BLK	2
30	T3700182	Clip, Omega,18mm x 14mm	1
31	T2500664	Horn,12V,400 Hz, Low	1
32	T3201228	Bolt, HHF, M8 x 14, Slv	1
33	T2300634	Allen Key,5mm	1
34	T2503162	Moulding, Cable Guide, Airbox	1
35	T3700127	CLIP, FIRTREE 35X7.1	1
36	T3700101	Schelle, kabel-	1
37	T2509001	Bracket, Horn	1
38	T3203222	Bolt, HHF, M6 x 12, Slv	2
39	T3700016	Kabelbinder	2
40	T2500316	Subharness, Throttle Bodies	1
41	T2500314	Subharness, Battery Positive	1
42	T2500304	Subharness, Battery Negative	1
43	T3203222	Bolt, HHF, M6 x 12, Slv	2
44	T2500616	Block, Hose Routing	1
45	T2500369	Moulding, Hose Routing	1
46	T3331517	Screw, P/HD Tx, Shld, M6 x 16, S	5
47	T3331234	Screw, Torx, P/H, M6 x 20, Slv	1
48	T3010702	Flanged Sleeve,6.4 x 10 x 8.5	1
49	T2500563	Guide, Alternator Cable	1
50	T2501414	Bracket, Front Sub Harness	1
51	T3203115	Bolt, RHHF, M6x1.0x12, S/S	1	> ENG No 543864
51	T3205062	Bolt, HHF, Lghtd, M6 x 12, Slv	1	ENG NO 543865 >
52	T2040884	DOPPELCLIP	1
53	T3700192	P Clip, ID 8mm	1
54	T3202304	Bolt, RHHF, M6 x 20, Slv	1

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.

ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
