Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

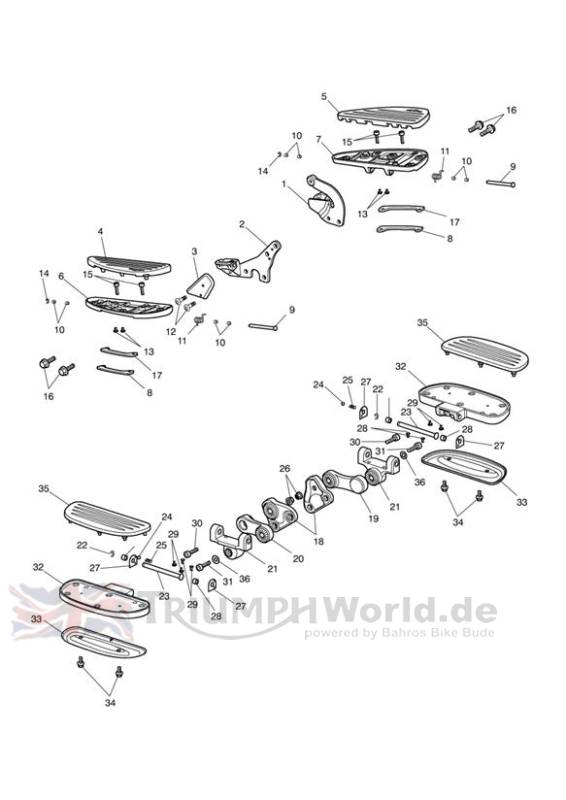

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 | T2089001 | Control Plate Bracket, LH | 1 | |
| 2 | T2089004 | Control Plate Bracket, RH | 1 | |
| 3 | T2089005 | Cover, RH Control Plate | 1 | |
| 4 | T2083042 | Rubber, Footboard, RHf | 1 | |
| 5 | T2083044 | Rubber, Footboard, LHf | 1 | |
| 6 | T2084029 | Casting, Footboard, RHf, Chrome | 1 | |
| 7 | T2084049 | Casting, Footboard, LHf, Chrome | 1 | |
| 8 | T2080753 | Bank Angle Indicator | 2 | |
| 9 | T2083017 | Lagerstift | 2 | |
| 10 | T3750022 | Bush,8 x 10 x 8, Zero Tol | 8 | |
| 11 | T2083068 | Spring, Footboard, Return | 2 | |
| 12 | T3332568 | Screw, But/HD, M5 x 8, Slv | 2 | |
| 13 | T3450263 | Foot, Rubber,9mm, Black | 4 | |
| 14 | T3500207 | SICHERUNGSSCHEIBE AUSSEN 8 X 0.89 | 2 | |
| 15 | T3330941 | Screw, But/Hd, Skt, M5 x 16, Slv | 4 | |
| 16 | T3205000 | Kit, B/Footrest Brkt Bolts | 1 | > 519667 (Kit contains all front & rear footrest bracket bolts) |
| 16 | T3151033 | Bolt, HHF, M10 x 30, Slv | 4 | 519668 > |
| 17 | T2083069 | Spacer, Bank Angle Indicator | 2 | |
| 18 | obs T2089010 | Bracket, Mtg, Footboard, Pillion | 2 | |
| 19 | obs T2089011 | Arm, Footboard, Pillion, Adj, LH | 1 | |
| 20 | T2089012 | Arm, Footboard, Pillion, Adj, RH | 1 | |
| 21 | obs T2089013 | Clevis, Footboard, Pillion, Adj | 2 | |
| 22 | T3500207 | SICHERUNGSSCHEIBE AUSSEN 8 X 0.89 | 2 | |
| 23 | T2083017 | Lagerstift | 2 | |
| 24 | T2081675 | Detent Ball | 2 | |
| 25 | T2081674 | Spring, Detent | 2 | |
| 26 | T3350004 | Flanschmutter | 2 | |
| 27 | T2081704 | Detent Plate | 4 | |
| 28 | T3750022 | Bush,8 x 10 x 8, Zero Tol | 4 | |
| 29 | T3300008 | Rivet, Barbed,2.1-4.3mm | 8 | |
| 30 | T3051032 | Screw, Cap/HD, M8 x 40, Slv | 2 | |
| 31 | T3050324 | Screw, Cap/Hd, M8 x 1.25 x 35, Slv | 2 | |
| 32 | T2081521 | Casting, Footboard, Rear | 2 | |
| 33 | T2081419 | Pressing, Footboard, Rear | 2 | |
| 34 | T3205062 | Bolt, HHF, Lghtd, M6 x 12, Slv | 4 | |
| 35 | T2081424 | Rubber, Footboard, Rear | 2 | |
| 36 | obs T2089014 | Washer,8.6 x 12.5 x 1.6 | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
