Fussrasten Standard - Thunderbird 1600 & 1700

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

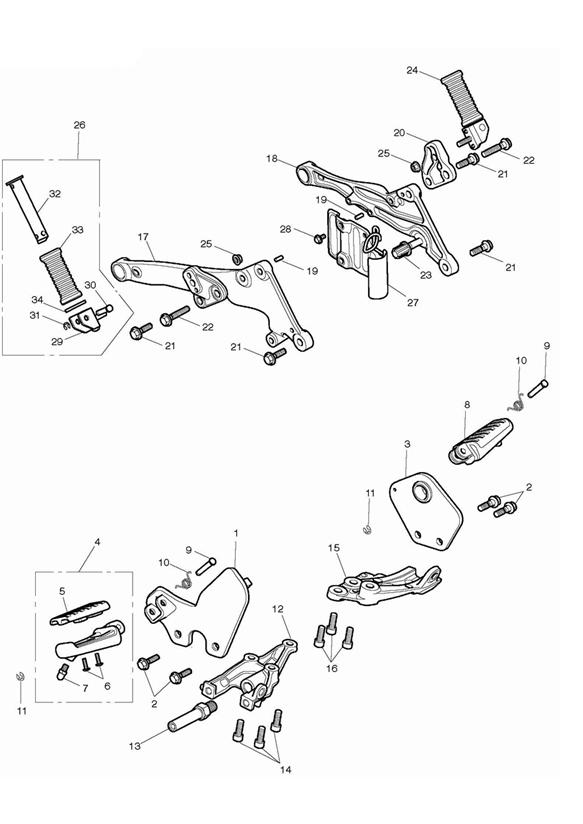

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2083061	Control Plate, RH	1	N/A to Special Edition
2	T3205000	Kit, B/Footrest Brkt Bolts	1	> 519667 - N/A to Special Edition (Kit contains all front & rear footrest bracket bolts)
2	T3151033	Bolt, HHF, M10 x 30, Slv	4	519668 > - N/A to Special Edition
3	T2082499	Control Plate, LH, Assy	1	N/A to Special Edition
4	T2083023	Footrest Assy, RHF	1	N/A to Special Edition
5	T2083025	Rubber, Footrest	2	N/A to Special Edition
6	T3330173	Screw, Hex, Pan Hd, M5 X 16	4	N/A to Special Edition
7	T2081409	PEG, BANK ANGLE	2	N/A to Special Edition
8	T2083026	Footrest Assy, LHF	2	N/A to Special Edition
9	T2080547	Lagerstift	2	N/A to Special Edition
10	T2080819	Return Spring, Footrest	2	N/A to Special Edition
11	T3500207	SICHERUNGSSCHEIBE AUSSEN 8 X 0.89	2	N/A to Special Edition
12	T2083020	Brkt, C/Plate Mount, RH	1	N/A to Special Edition
13	T2083117	Shaft, Brake Pedal Mount	1	N/A to Special Edition
14	T3050410	Screw, Cap/HD, M8 x 25, Slv, Enc	3	N/A to Special Edition
15	T2082500	Brkt, C/Plate Mount, LH	1	N/A to Special Edition
16	T3050228	Screw, Cap/Hd, M10 x 35, Enc	3	N/A to Special Edition
17	T2085012	Silencer Hanger, RH, Forging	1
18	T2085010	Silencer Hanger, LH, Forging	1
19	T3000085	Spannhülse	2
20	T2083040	Bracket, Pillion Footrest	2	N/A to Special Edition
21	T3205000	Kit, B/Footrest Brkt Bolts	1	> 504929 (Kit contains all front & rear footrest bracket bolts)
21	T3151033	Bolt, HHF, M10 x 30, Slv	4	504930
22	T3205000	Kit, B/Footrest Brkt Bolts	1	> 504929 (Kit contains all front & rear footrest bracket bolts)
22	T3205825	Bolt, HHF, Lghtd, M10 x 45, Slv	2	504930 >
23	T3020026	Sleeve, Flgd, Rubber,10 x 17 x 24	1
24	T2081466	Rear Footrest Assy, LH	1	N/A to Special Edition
25	T3350004	Flanschmutter	2	N/A to Special Edition
26	T2081467	Rear Footrest Assy, RH	1	N/A to Special Edition
27	T2083070	Bracket, Reg / Rec Mount	1
28	T3203222	Bolt, HHF, M6 x 12, Slv	1
29	T2081465	Clevis, Footrest Rear	2	N/A to Special Edition
30	T2082515	Pivot Pin Footrest	2	N/A to Special Edition
31	T2082516	Circlip, Footrest	2	N/A to Special Edition
32	T2082511	Support Tube, Footrest, Rear	2	N/A to Special Edition
33	T2082512	Rubber, Footrest, Rear	2	N/A to Special Edition
34	T2082514	Washer, Footrest, Rear	2

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
