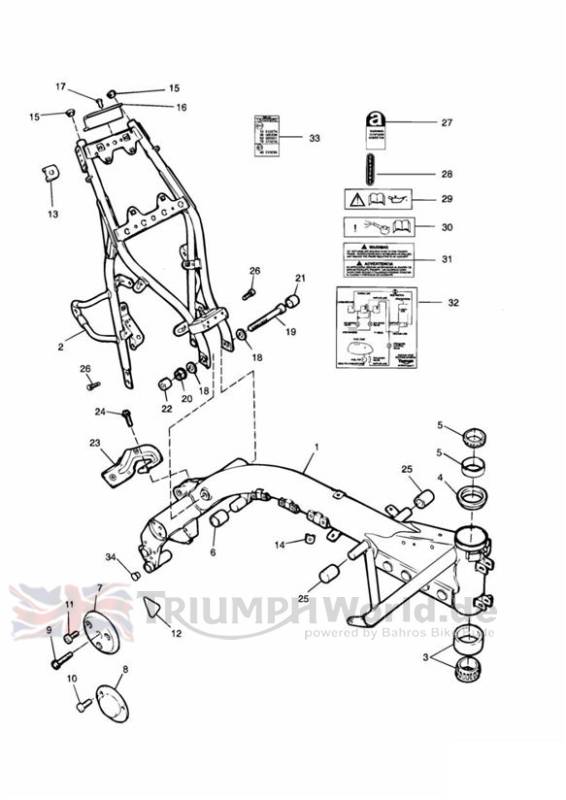

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | obs T2078995 | Rahmen kompl. | 1 | Not US, TW, SG or South America |
1 | obs T2079000 | Rahmen kompl. | 1 | US 49 States, SG & South America |
1 | obs T2079005 | Rahmen kompl. | 1 | US CAL & TW |
1 | obs T2079002 | Rahmen kompl. | 1 | CA |
2 | obs T2079010 | Hinterer rahmen | 1 | » 60502 All Markets |
2 | obs T2071082 | Hinterer rahmen | 1 | 60503 » All Markets Also order item 29 |
3 | ![]() T3800031 | Bearing,30x55x17, Taper Roll | 1 | |
4 | ![]() 2070002-T0301 | Lagerring | 1 | |
5 | ![]() T3800032 | Bearing,24x47x15, Taper Roll | 1 | » 43877 |
5 | ![]() T3800055 | Lager | 1 | 43878 » |
6 | obs 2078691-T0301 | Busche | 1 | |
7 | obs T2071050 | Abdeckg. | 1 | Upper |
8 | obs T2071051 | Abdeckg. | 1 | Lower |
9 | ![]() T3050334 | Screw, Cap/Hd, M6 x 20, Slv | 2 | M6 x 20mm |
10 | obs 3050038-T0301 | Hutschraube | 6 | M6 x 10mm |
11 | obs 3050039-T0301 | Hutschraube | 6 | M6 x 8mm |
12 | obs T3900063 | Plakette | 1 | |
13 | ![]() T3351021 | Nut, Captive, M6, Slv | 2 | » 60502 M6; Seat lock to bridge |
14 | ![]() T3351002 | Nut, Captive, U-Type, M5, Slv | 6 | Ignition coil to spine |
15 | ![]() T3450060 | Kappe | 2 | |
16 | obs T2070860 | Schutzschild | 1 | » 60502 |
17 | ![]() T3300063 | Niet | 3 | » 60502 |
18 | obs T3550309 | Unterlegscheibe | 2 | |
19 | obs 3330251-T0301 | DScrew, torx | 1 | M12 x 119mm |
20 | ![]() T3350234 | Locknut, Flgd, M12 x 1.25 | 1 | |
21 | obs T2201208 | Buchse | 1 | LH |
22 | obs T2201207 | Buchse | 1 | RH |
23 | obs T2070711 | Halterung | 1 | |
24 | ![]() T3203222 | Bolt, HHF, M6 x 12, Slv | 2 | |
25 | ![]() T2400603 | Bush, Tank Mount | 2 | |
26 | ![]() T3050096 | Hutschraube | 2 | M10 x 14mm |
27 | 3900005-T0301 | Hinweis Aufkleber Asbest | 1 | English |
27 | obs 3904005-T0301 | Hinweis Aufkleber Asbest | 1 | Spanish |
27 | obs 3910005-T0301 | Hinweis Aufkleber Asbest | 1 | German |
27 | ![]() 3901005-T0301 | Hinweis Aufkleber Asbest | 1 | Dutch |
27 | obs 3902005-T0301 | Hinweis Aufkleber Asbest | 1 | French |
27 | obs 3903005-T0301 | Hinweis Aufkleber Asbest | 1 | Italian |
27 | obs 3906005-T0301 | Hinweis Aufkleber Asbest | 1 | Japanese |
27 | obs 3907005-T0301 | Hinweis Aufkleber Asbest | 1 | Portuguese |
28 | ![]() T3900119 | Label, Gear Position | 1 | |
29 | ![]() T3900136 | Schild | 1 | Engine oil |
30 | obs T3900026 | Schild | 1 | Air intake |
31 | ![]() T3900169 | Label, Frame modification | 1 | US & TW |
32 | obs T3930095 | LABEL, CARB DIAGRAM, RT/RC/409 | 1 | Carb layout US CAL & TW |
33 | obs T3900028 | Schild | 1 | ECE DE |
34 | ![]() T3450195 | Plug, M8, Black | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
