ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

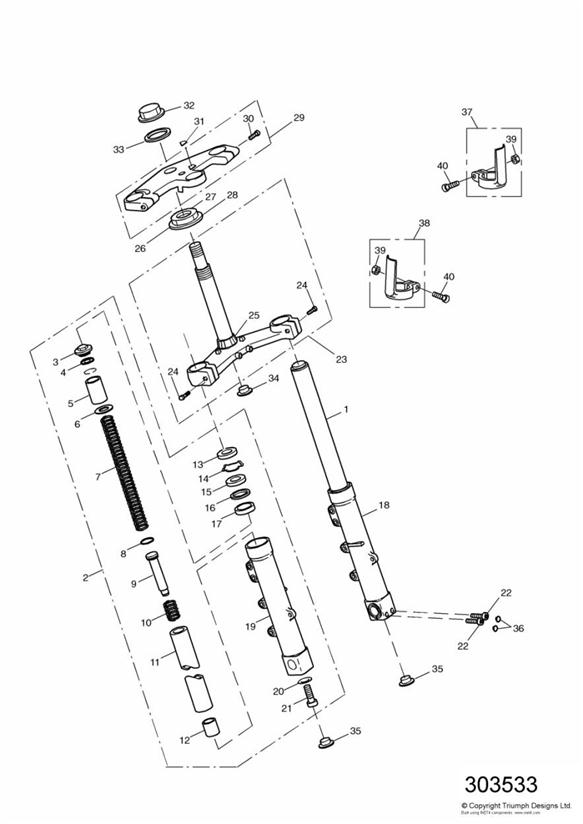

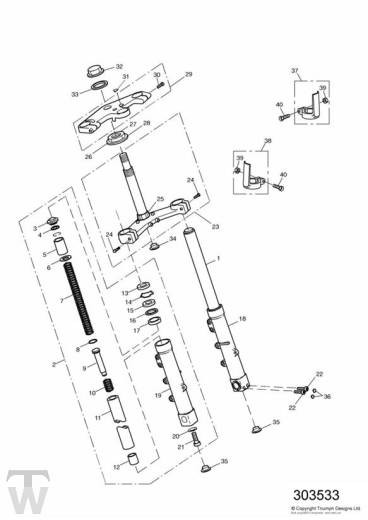

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | obs T2042805 | GABELBEIN, LINKS | 1 | » 161317 LH |
1 | obs T2042756 | GABELBEIN, LINKS | 1 | 161318 » LH |
2 | obs T2042806 | GABELBEIN, RECHTS | 1 | » 161317 RH |
2 | obs T2042757 | GABELBEIN, RECHTS | 1 | 161318 » RH |
3 | obs T2042874 | VERSCHLUSSKAPPE, STANDROHR | 2 | |
4 | T2042905 | O RING, VERSCHLUSSKAPPE STANDR | 2 | |
5 | T2042903 | DISTANZSTUECK, GABEL | 2 | |
6 | T2042902 | FUEHRUNG, FEDER | 2 | |
7 | obs T2042873 | FEDER, GABEL | 2 | |
8 | T2042888 | SCHEIBE | 2 | |
9 | obs T2042872 | DAEMPFERKOLBEN, GABEL | 2 | |
10 | obs T2042887 | FEDER, DAEMPFERKOLBEN GABEL | 2 | |
11 | T2042871 | STANDROHR | 2 | |
12 | T2042906 | ENDBUCHSE | 2 | |
13 | T2042897 | STAUBDICHTUNG | 2 | |
14 | T2046248 | Stop Ring | 2 | |
15 | T2042894 | DICHTRING, GABEL | 2 | |
16 | T2046246 | Seal, Spacer | 2 | |
17 | T2045862 | Guide, Bush | 2 | |
18 | obs T2042812 | TAUCHROHR, LINKS | 1 | » 161317 LH |
18 | obs T2042758 | TAUCHROHR, LINKS | 1 | 161318 » LH |
19 | obs T2042813 | TAUCHROHR, RECHTS | 1 | » 161317 RH |
19 | obs T2042759 | TAUCHROHR, RECHTS | 1 | 161318 » RH |
20 | T2042907 | DICHTSCHEIBE | 2 | |
21 | T2042908 | VERSCHLUSSSCHRAUBE, TAUCHROHR | 2 | |
22 | T3050073 | Hutschraube | 2 | |
23 | obs T2042808 | GABELBRUECKE, UNTEN, BAUGRUPPE | 1 | Lower |
24 | obs T3330103 | Schraube | 2 | |
25 | T3800031 | Bearing,30x55x17, Taper Roll | 1 | |
26 | obs T2040264 | ERSETZT D. T2040249 & T2040263 | 1 | |
27 | T2040263 | EINSTELLMUTTER, LENKKOPFLAGER | 1 | Lower |
28 | T2040249 | STAUBDECKEL, LENKKOPFLAGER | 1 | |
29 | obs T2040886 | GABELBRUECKE, OBEN | 1 | Upper |
30 | T3050323 | Kit,4 x Screw M8 x 1.25 x 30 Slv | 2 | |
31 | T3900000 | Plakette | 1 | |
32 | T2040060 | MUTTER | 1 | |
33 | obs T2040188 | UNTERLEGSCHEIBE | 1 | |
34 | T3450250 | Stopfen | 1 | |
35 | T3450062 | Stopfen | 2 | » 180059 |
36 | T3450200 | Stopfen | 2 | |
37 | T2042943 | Shroud, Fork, LH | 1 | |
38 | T2042944 | Shroud, Fork, RH | 1 | |
39 | obs T3350028 | Mutter | 2 | |
40 | T3205063 | Bolt, HHF, Lghtd, M6 x 16, Slv | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
