Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

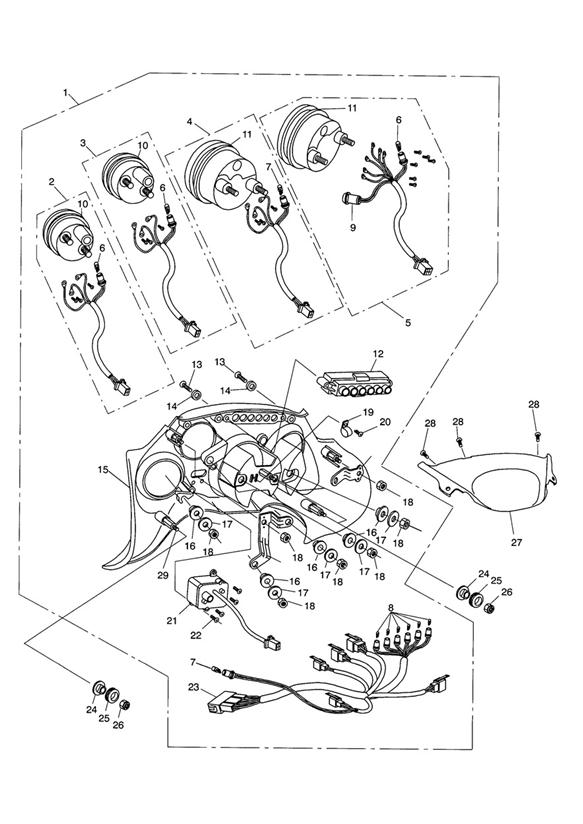

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 | obs T2501140 | Kombiinstrument | 1 | » 161317 MPH |
| 1 | obs T2501154 | Kombiinstrument | 1 | 161318 » MPH |
| 1 | obs T2501141 | Kombiinstrument | 1 | » 161317 KPH |
| 1 | obs T2501129 | Kombiinstrument | 1 | 161318 » KPH |
| 2 | obs T2500704 | Anzeiger, temperatur- | 1 | |
| 3 | obs T2500705 | Anzeiger, kraftstoff- | 1 | |
| 4 | obs T2501143 | Drehzahlanzeige | 1 | |
| 5 | obs T2504030 | Tachometer | 1 | MPH |
| 5 | obs T2504035 | Tachometer | 1 | KPH |
| 6 | 2500095-T0301 | Glühlampe | 3 | Glassockel T10 - 1.7W Speedometer/Fuel/Temperature Gauges |
| 7 | 2500085-T0301 | Glühlampe | 2 | T6.5 - 1.7W Tachometer /Clock |
| 8 | T2500090 | Glühlampe | 6 | T6.5 - 3W Warning light |
| 9 | obs T2501150 | Knopf | 1 | |
| 10 | obs T2500481 | Dichtung, gummi | 2 | |
| 11 | obs T2500480 | Dichtung, gummi | 2 | |
| 12 | obs T2504320 | DWarning lt unit | 1 | |
| 13 | T3330265 | Schraube | 2 | |
| 14 | T3330267 | Unterlegscheibe | 2 | |
| 15 | obs T2301910 | Gehäuse | 1 | |
| 16 | obs T2500479 | Gummilager | 8 | |
| 17 | T3350057 | Unterlegscheibe | 8 | |
| 18 | T3350061 | Mutter | 10 | |
| 19 | obs T2501147 | D'p' clip | 1 | |
| 20 | obs T2501148 | Schraube | 1 | |
| 21 | obs T2504350 | Uhr | 1 | Digital |
| 22 | obs T2500402 | Schraube | 4 | |
| 23 | obs T2501145 | Kabelstrang | 1 | » 155811 |
| 23 | obs T2501153 | Kabelstrang | 1 | 155812 » |
| 24 | T3010702 | Flanged Sleeve,6.4 x 10 x 8.5 | 3 | |
| 25 | T3021100 | Grommet, Dia 13 x 1.8 | 3 | |
| 26 | T3350012 | Sich.mutter | 3 | |
| 27 | obs T2301911 | Deckel | 1 | |
| 28 | obs 3330028-T0301 | Schraube | 3 | |
| 29 | obs T2501157 | Schraubbolzen | 4 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
