ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

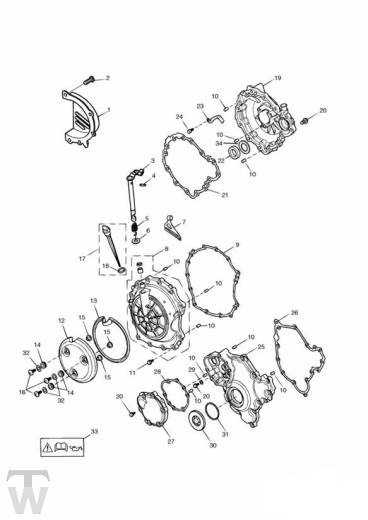

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T1261020 | RITZELDECKEL | 1 | |
| 2 | T3202304 | Bolt, RHHF, M6 x 20, Slv | 5 | » 161317 |
| 2 | obs T3331101 | Schraubbolzen | 5 | 161318 » |
| 3 | obs T1170662 | AUSRUECKHEBEL KUPPLUNG | 1 | » 186150 |
| 3 | T1170683 | Lifter Arm, Clutch | 1 | 186151 » |
| 4 | T3000014 | Spannhülse | 1 | |
| 5 | T1170234 | Return Spring | 1 | |
| 6 | T3555014 | Washer,13 x 18 x 1 | 1 | |
| 7 | obs T1170681 | HALTERUNG FUER KUPPLUNGSZUG | 1 | » 186150 Clutch Cable |
| 7 | T1171990 | Holder, Clutch Cable | 1 | 186151 » Clutch Cable |
| 8 | T1261160 | KUPPLUNGSDECKEL, BAUGRUPPE | 1 | |
| 9 | T1261097 | DICHTUNG, KUPPLUNGSDECKEL | 1 | |
| 10 | T3000005 | Dowel, Dia 6 x 16.5 | 10 | 6mm dia |
| 11 | T3202303 | Bolt, RHHF, M6 x 28, Slv | 14 | » 161317 |
| 11 | T3331103 | Schraubbolzen | 14 | 161318 » |
| 12 | T1261165 | AUSSENDECKEL, KUPPLUNGSDECKEL | 1 | Black |
| 13 | T1261166 | DICHTUNG, AUSSENDECKEL KUPPLG. | 1 | |
| 14 | T3020153 | Grommet,13 x 3 x 10 | 3 | |
| 15 | T3010702 | Flanged Sleeve,6.4 x 10 x 8.5 | 3 | |
| 16 | T3330727 | Screw, But/Hd, M6 x 20, Slv | 3 | M6 x 22mm |
| 17 | T1261180 | OELMESSSTAB | 1 | |
| 18 | T3600136 | O-ring | 1 | |
| 19 | T1260003 | DECKEL, LICHTMASCHINE, SCHWARZ | 1 | Alternator Black |
| 20 | T3200190 | Bolt, RHHF, M6 x 25, Slv | 32 | » 161317 |
| 20 | T3331102 | Schraubbolzen | 32 | 161318 » M6 x 25mm, s/s |
| 21 | T1261098 | DICHTUNG, LICHTMASCHINENDECKEL | 1 | |
| 22 | T3600089 | SEAL, OIL, ROTARY | 1 | |
| 23 | T1261217 | KABELFUEHRUNG | 1 | |
| 24 | T3050341 | Screw, Cap/Hd, M5 x 10, Slv | 1 | |
| 25 | obs T1261221 | Kit, Crank Cover, Black | 1 | Crankshaft Black |
| 26 | T1261103 | DICHTUNG, KW-DECKEL, RECHTS | 1 | |
| 27 | T1261202 | DECKEL, ANLASSER | 1 | Starter Motor Black |
| 28 | T1261104 | DICHTUNG, ANLASSERDECKEL | 1 | |
| 29 | obs T3550403 | Unterlegscheibe | 1 | M6 |
| 30 | T1261223 | Plug, M45 x 1.25, Black | 1 | |
| 31 | T3600222 | O-ring | 1 | |
| 32 | T3555026 | Washer,6.4 x 18 x 1.6 | 3 | M6 |
| 33 | T3900136 | Schild | 1 | Oil & filter |
| 34 | T1260858 | DISTANZSTUECK,27.0x32.2x3.0 | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
