ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

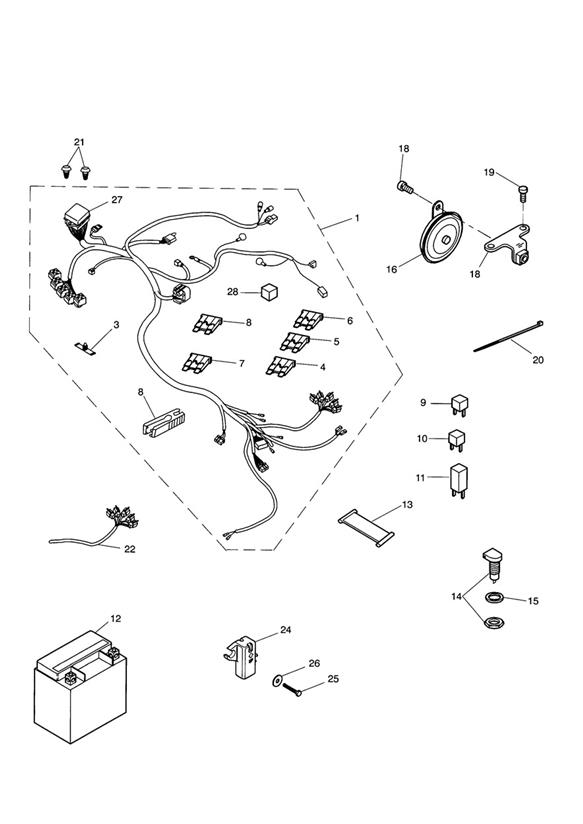

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | obs T2500544 | Hauptkabelstr. | 1 | » 155811 |
1 | obs T2500544 | Hauptkabelstr. | 1 | 155812 » |
3 | T2501160 | Splint | 2 | |
4 | T2501305 | 5a sicherung | 2 | |
5 | T2501310 | 10a sicherung | 2 | |
6 | T2501315 | 15a sicherung | 5 | |
7 | T2501330 | Sicherung 30 a | 2 | |
8 | T2501300 | Sicherungsklemme | 1 | |
9 | T2508033 | Relay, EFI | 2 | ECM main power relays UK, AU, FR, DE, SE, IT, NO, ES, PT, CH, NL, GR. |
9 | T2508033 | Relay, EFI | 3 | HK & JP |
9 | T2508033 | Relay, EFI | 4 | ECM main power & dip & main beam relays - All Mkts Except UK, AU, FR, DE, GR, SE, IT, NO, ES, PT, CH, NL, HK, JP |
10 | T2501705 | Relay, Changeover | 1 | Changeover Headlight Cut-out |
11 | T2500531 | Relais | 1 | Indicator |
12 | T2500182 | Batterie | 1 | |
13 | T2501740 | Battery Strap | 1 | |
14 | T2505075 | Steckdose | 1 | |
15 | T3550211 | Unterlegscheibe | 1 | |
16 | T2500113 | Signalhorn | 1 | |
17 | T3331625 | Screw, Btn Hd, M8 x 12, Slv | 1 | |
18 | obs T2500312 | Halterung, feder | 1 | Horn |
19 | T3331043 | Screw, Pan/Hd, Tx, M6 x 12, Slv | 2 | |
20 | T3700015 | Kabelbinder | 12 | |
21 | T3450261 | Widerh.-befest. | 2 | |
22 | obs T2500537 | Subkabelbaum | 1 | Engine harness |
24 | obs T2500163 | Schalter | 1 | 159685 » Fall detection |
25 | T3330585 | Schraube | 2 | 159685 » M4 x 30mm |
26 | T3555021 | Washer,4.3X16.0X1.0 | 2 | 159685 » |
27 | T2501335 | Fusebox Lid | 1 | |
28 | T2500259 | Relay, Grommet | 5 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
