ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

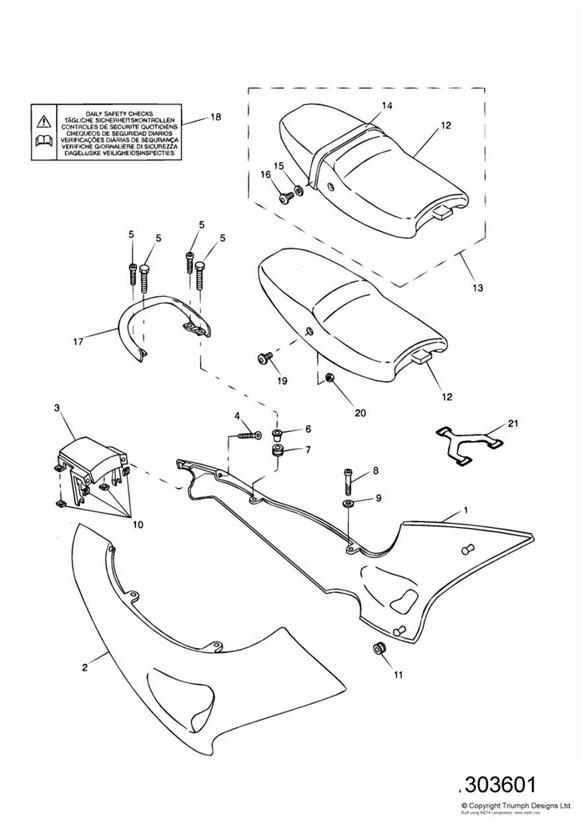

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | obs T2301916-CM | Seitenblech links | 1 | Tornado Red |
1 | obs T2301916-HA | Seitenblech links | 1 | » 161317 British Racing Green |
1 | obs T2301916-JM | Seitenblech links | 1 | » 161317 Sapphire Blue |
1 | obs T2301916-HH | Seitenblech links | 1 | 161318 » Aston Green |
1 | obs T2301916-JD | Seitenblech links | 1 | 161318 » Caspian Blue |
1 | obs T2301916-MH | Seitenblech links | 1 | Aluminium Silver |
2 | obs T2301917-CM | Seitenblech rechts | 1 | Tornado Red |
2 | obs T2301917-HA | Seitenblech rechts | 1 | » 161317 British Racing Green |
2 | obs T2301917-JM | Seitenblech rechts | 1 | » 161317 Sapphire Blue |
2 | obs T2301917-HH | Seitenblech rechts | 1 | 161318 » Aston Green |
2 | obs T2301917-JD | Seitenblech rechts | 1 | 161318 » Caspian Blue |
2 | obs T2301917-MH | Seitenblech rechts | 1 | Aluminium Silver |
3 | obs T2301907-CM | Abschlußstück | 1 | Tornado Red |
3 | obs T2301907-HA | Abschlußstück | 1 | » 161317 British Racing Green |
3 | obs T2301907-JM | Abschlußstück | 1 | » 161317 Sapphire Blue |
3 | obs T2301907-HH | Abschlußstück | 1 | 161318 » Aston Green |
3 | obs T2301907-JD | Abschlußstück | 1 | 161318 » Caspian Blue |
3 | obs T2301907-MH | Abschlußstück | 1 | Aluminium Silver |
4 | T3330696 | Screw, But/Hd, M5 X 16, Slv | 4 | |
5 | obs T3200135 | Schraubbolzen | 4 | M8 x 35mm |
6 | T3010280 | Scheibe mit Hülse | 2 | |
7 | T3021250 | Grommet, Dia 18x4 | 2 | |
8 | T3330727 | Screw, But/Hd, M6 x 20, Slv | 2 | M6 x 24mm |
9 | obs 3550060-T0301 | Unterlegscheibe | 2 | Plastic |
10 | T3351052 | Nut, Captive,4-5.5mm | 4 | |
11 | T3020029 | Grommet, Side Panel | 2 | |
12 | obs T2301760 | Sitz, | 1 | |
13 | obs T2301764 | Sitz, | 1 | JP |
14 | obs T2301765 | Halteriemen | 1 | JP |
15 | T2307374 | Washer,24 x 7 x 2 | 2 | JP |
16 | T3330334 | Screw, Tx, Pan/Hd, M6 x 16, Slv | 2 | JP |
17 | obs A9758019 | Haltegriff Kit | 1 | Painted All Except ES, IT, JP, NL, NZ, SE, & UK - All VINS ES, IT, JP, NL, NZ, SE, & UK »186150 |
18 | T3900152 | Label, Daily Safety Checks | 1 | Daily checks |
19 | obs T2300028 | Nabe/auge | 2 | M8 |
20 | T3350301 | MUTTER M8 | 2 | M8 |
21 | T2301636 | Strap, Toolkit | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
