ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

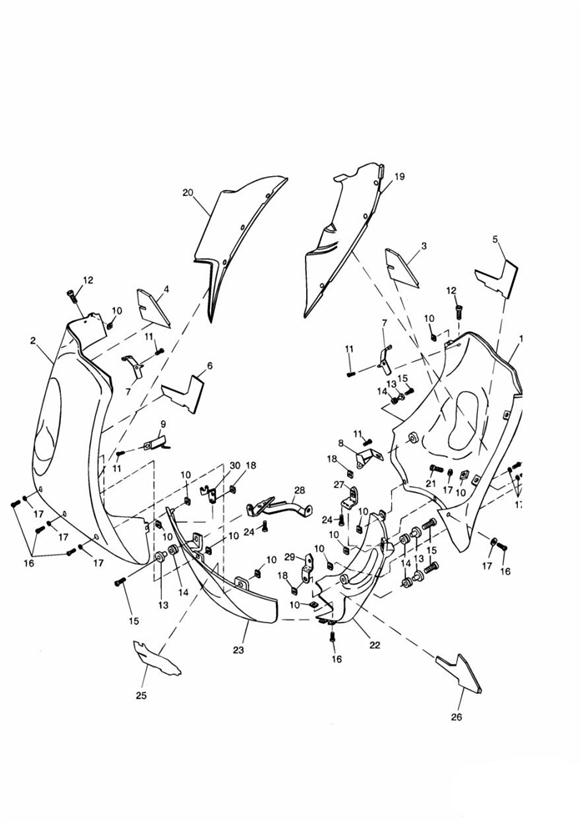

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | obs T2301900-PG | Verkleidung links | 1 | Jet Black |
1 | T2301900-CM | Verkleidung links | 1 | Tornado Red |
1 | obs T2301900-JM | Verkleidung links | 1 | Sapphire Blue |
1 | obs T2301900-HA | Verkleidung links | 1 | British Racing Green |
2 | obs T2301901-PG | Verkleidung rechts | 1 | Jet Black |
2 | obs T2301901-CM | Verkleidung rechts | 1 | Tornado Red |
2 | obs T2301901-JM | Verkleidung rechts | 1 | Sapphire Blue |
2 | obs T2301901-HA | Verkleidung rechts | 1 | British Racing Green |
3 | T2301800 | Schaumst.polst. | 1 | LH |
4 | obs T2301801 | Schaumst.polst. | 1 | RH |
5 | obs T2301802 | Schaumst.polst. | 1 | LH |
6 | T2301803 | Schaumst.polst. | 1 | RH |
7 | T2301771 | Halterung, feder | 2 | |
8 | T2301776 | Halterung, feder | 1 | |
9 | T2301777 | Halterung, feder | 1 | |
10 | T3351052 | Nut, Captive,4-5.5mm | 17 | |
11 | T3205063 | Bolt, HHF, Lghtd, M6 x 16, Slv | 4 | |
12 | T3330727 | Screw, But/Hd, M6 x 20, Slv | 2 | » 80391 |
12 | T3330941 | Screw, But/Hd, Skt, M5 x 16, Slv | 2 | 80392 » |
13 | T3010702 | Flanged Sleeve,6.4 x 10 x 8.5 | 6 | |
14 | T3020153 | Grommet,13 x 3 x 10 | 6 | |
15 | T3330727 | Screw, But/Hd, M6 x 20, Slv | 6 | |
16 | T3330941 | Screw, But/Hd, Skt, M5 x 16, Slv | 9 | |
17 | T3555555 | Washer, Nylon | 13 | |
18 | T3350111 | Nut, Captive, M6 | 4 | |
19 | T2301766 | Gummieinlage | 1 | LH |
20 | T2301767 | Gummieinlage | 1 | RH |
21 | T3330941 | Screw, But/Hd, Skt, M5 x 16, Slv | 6 | |
22 | obs T2301912-PG | Bugspoiler links | 1 | Jet Black |
22 | obs T2301912-CM | Bugspoiler links | 1 | Tornado Red |
22 | obs T2301912-JM | Bugspoiler links | 1 | Sapphire Blue |
22 | obs T2301912-HA | Bugspoiler links | 1 | British Racing Green |
23 | obs T2301913-PG | Bugspoiler rechts | 1 | Jet Black |
23 | obs T2301913-CM | Bugspoiler rechts | 1 | Tornado Red |
23 | obs T2301913-JM | Bugspoiler rechts | 1 | Sapphire Blue |
23 | obs T2301913-HA | Bugspoiler rechts | 1 | British Racing Green |
24 | T3331625 | Screw, Btn Hd, M8 x 12, Slv | 2 | |
25 | obs T2301804 | Hitzeschutz rechts | 1 | |
26 | obs T2301805 | Hitzeschutz links | 1 | |
27 | obs T2301773 | Halterung, feder | 1 | |
28 | obs T2301778 | Halterung, feder | 1 | |
29 | obs T2301772 | Halterung, feder | 1 | |
30 | T2301774 | Halterung, feder | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
