ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

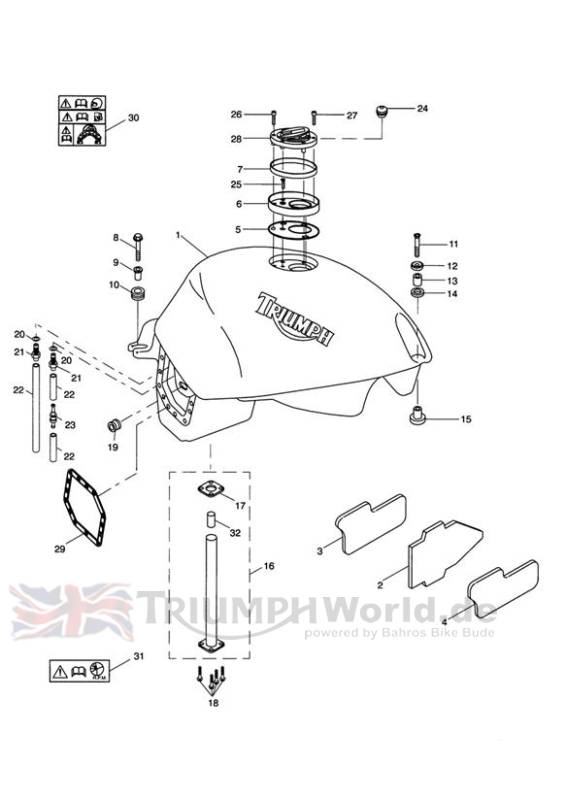

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 | obs T2400509-PG | Kraftst.tank | 1 | Jet Black; Includes insulation, item 2 |
| 1 | obs T2400509-CM | Kraftst.tank | 1 | Tornado Red; Includes insulation, item 2 |
| 1 | obs T2400509-JM | Kraftst.tank | 1 | Sapphire Blue; Includes insulation, item 2 |
| 1 | obs T2400509-HA | Kraftst.tank | 1 | British Racing Green; Includes insulation, item 2 |
| 2 |  T2400530 | Isolierung | 1 | |
| 3 | T2400528 | Schaumst.polst. | 1 | |
| 4 | T2400529 | Schaumst.polst. | 1 | |
| 5 | T2500468 | Seal, Base, Fuel Filler | 1 | |
| 6 | T2500469 | Neck, Fuel Filler | 1 | |
| 7 | T2500464 | Seal, Fuel Filler Cap | 1 | |
| 8 | obs T3330790 | Schraubbolzen | 2 | M6 x 35mm |
| 9 | T3010008 | Scheibe mit Hülse | 2 | |
| 10 | obs T3020090 | Gummilager | 2 | |
| 11 | T3330876 | Screw, C/Sunk, Skt, M6 x 40, SS | 1 | |
| 12 | T3550344 | Unterlegscheibe | 1 | |
| 13 | T3000024 | Busche | 1 | |
| 14 | T3550061 | Washer, M6x13 | 1 | |
| 15 | 2400042-T0301 | Riegel | 1 | |
| 16 | T2404078 | Standgebereinheit | 1 | Red Bikes » 77515 Black Bikes » 77567 |
| 16 | T2402416 | Fuel Level Sensor, Chamfered | 1 | Red Bikes 77516 » 77887 Black Bikes 77568 » 78419 |
| 16 | T2404078 | Standgebereinheit | 1 | Red Bikes 77888 » Black Bikes 78420 » |
| 17 | T2401225 | Seal, Fuel Level Sender, E25 | 1 | |
| 18 | T3330891 | Bolt, RHHF, M5 x 0.8 x 12, S5041 | 4 | |
| 19 | T3020460 | Gummilager | 2 | |
| 20 | 3550063-T0301 | Gummischeibe | 2 | |
| 21 | 2400043-T0301 | Flachsteckgehaeuse | 2 | |
| 22 | T4000751 | HOSE, TWIN WALL, NBR/CSM,5.0X8.0 | - | Cut to length |
| 23 | T2400074 | Ventil | 1 | |
| 24 | obs T2500466 | Lüftungsdichtg. | 1 | |
| 25 | T3050342 | Screw, Cap/Hd, M5 x 16, Slv | 1 | |
| 26 | T3050144 | Screw, Cap HD, M5x30, SS | 3 | |
| 27 | T3050341 | Screw, Cap/Hd, M5 x 10, Slv | 3 | |
| 28 | T2501012 | Cap, Fuel Filler, non vented | 1 | |
| 29 | T1241054 | DICHTUNG, PUMPENPLATTE | 1 | |
| 30 | T3900132 | Label, Fuel Tank, Faired | 1 | |
| 31 | T3900154 | Label, Running In | 1 | |
| 32 | obs T2400201 | Float, Fuel Level Sender | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
