ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

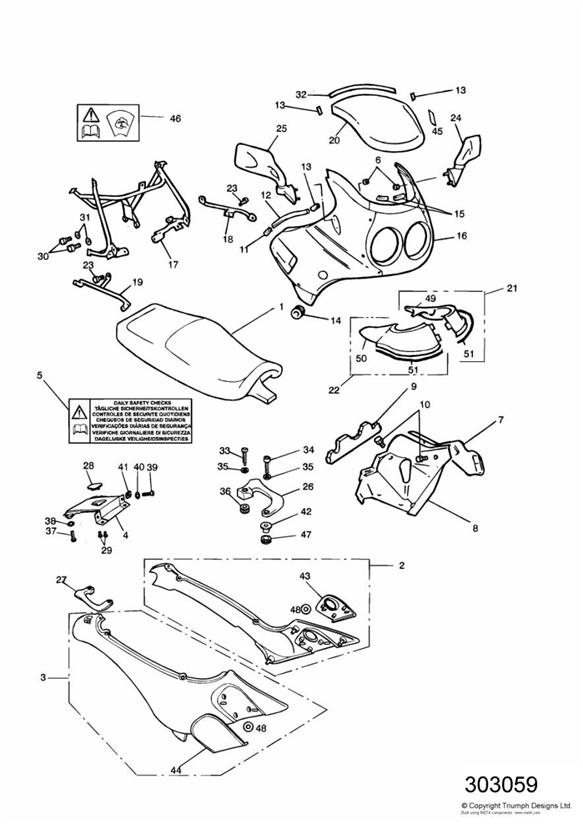

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | obs T2300675 | Sitz, | 1 | |
1 | obs T2300665 | Sitz, | 1 | JP |
2 | obs T2305510-HA | Seitenblech links | 1 | British Racing Green Sprint |
2 | obs T2305510-HD | Seitenblech links | 1 | Heritage Green |
2 | obs T2305510-CE | Seitenblech links | 1 | Candy Apple Red |
2 | obs T2305510-KD | Seitenblech links | 1 | Nightshade |
2 | obs T2305510-PG | Seitenblech links | 1 | Jet Black |
2 | obs T2305510-CM | Seitenblech links | 1 | Tornado Red |
2 | obs T2305512-HA | Seitenblech links | 1 | British Racing Green Sprint Executive |
2 | obs T2305512-CN | Seitenblech links | 1 | Volcanic Red |
2 | obs T2305512-GE | Seitenblech links | 1 | Platinum |
2 | obs T2305512-JI | Seitenblech links | 1 | Pacific Blue |
3 | obs T2305511-HA | Seitenblech rechts | 1 | British Racing Green Sprint |
3 | obs T2305511-HD | Seitenblech rechts | 1 | Heritage Green |
3 | obs T2305511-CE | Seitenblech rechts | 1 | Candy Apple Red |
3 | obs T2305511-KD | Seitenblech rechts | 1 | Nightshade |
3 | obs T2304511-PG | Side Panel, RH | 1 | Jet Black |
3 | obs T2305511-CM | Seitenblech rechts | 1 | Tornado Red |
3 | obs T2305513-HA | Seitenblech rechts | 1 | British Racing Green Sprint Executive |
3 | obs T2305513-CN | Seitenblech rechts | 1 | Volcanic Red |
3 | obs T2305513-GE | Seitenblech rechts | 1 | Platinum |
3 | obs T2305513-JI | Seitenblech rechts | 1 | Pacific Blue |
4 | obs T2304515-HA | Abschlußstück | 1 | British Racing Green |
4 | obs T2304515-HD | Abschlußstück | 1 | Heritage Green |
4 | obs T2304515-CE | End Cap | 1 | Candy Apple Red |
4 | obs T2304515-KD | End Cap | 1 | Nightshade |
4 | obs T2305515-PG | Abschlußstück | 1 | Jet Black |
4 | obs T2305515-CM | Abschlußstück | 1 | Tornado Red |
4 | obs T2305515-CN | Abschlußstück | 1 | Volcanic Red |
4 | obs T2305515-GE | Abschlußstück | 1 | Platinum |
4 | obs T2305515-JI | Abschlußstück | 1 | Pacific Blue |
5 | obs T3900152 | Label, Daily Safety Checks | 1 | Daily checks |
6 | T3350012 | Sich.mutter | 4 | |
7 | obs 2300526-T0301 | Verkleidg. Links | 1 | |
8 | obs T2300518 | Cowl, Cam Cover, RH | 1 | |
9 | T3660087 | Dichtung | 1 | |
10 | obs T3330090 | Schraubbolzen | 4 | M6 x 24mm |
11 | T3700055 | Clip, Windshield Trim | 2 | |
12 | obs 3660062-T0301 | Zierteil | 2 | |
13 | obs T3700057 | Verzier.klemme | 4 | |
14 | obs 2700023-T0301 | Gummilager | 2 | |
15 | obs T2300927 | Halterung | 2 | |
16 | obs 2304013-T0301 | Cockpit | 1 | Candy Apple Red |
16 | obs T2304516-HA | Cockpit | 1 | British Racing Green |
16 | obs T2304516-HD | Cockpit | 1 | Heritage Green |
16 | obs T2304516-KD | Cockpit | 1 | Nightshade |
16 | obs T2304516-PG | Cockpit | 1 | Jet Black |
16 | obs T2304516-CM | Cockpit | 1 | Tornado Red |
16 | obs T2304516-CN | Cockpit | 1 | Volcanic Red |
16 | obs T2304516-GE | Cockpit | 1 | Platinum |
16 | obs T2304516-JI | Cockpit | 1 | Pacific Blue |
17 | obs 2300905-T0301 | Unterbau | 1 | |
18 | obs 2300909-T0301 | Stütze links | 1 | |
19 | obs 2300908-T0301 | Stütze rechts | 1 | |
20 | obs T2300860 | Windschutzscheibe | 1 | » 53987 Tinted |
20 | obs T2300860 | Windschutzscheibe | 1 | Clear CA, US » 53987 All Markets 53988» |
21 | obs T2300986 | Abdeckung links | 1 | |
22 | obs T2300988 | Abdeckung rechts | 1 | |
23 | T3201228 | Bolt, HHF, M8 x 14, Slv | 2 | M8 x 14mm |
24 | 2300157-T0301 | Spiegelbaus. l. | 1 | |
25 | 2300158-T0301 | Spiegelbaus. r. | 1 | |
26 | obs T2301244 | Haltergriff | 1 | LH |
27 | T2301245 | Haltergriff | 1 | RH |
28 | obs T3900420 | Plakette | 2 | |
29 | obs T3330436 | Schraube | 2 | |
30 | T3050323 | Screw, Cap/Hd, M8 x 30, Slv | 2 | |
31 | T3550013 | Unterlegscheibe | 2 | |
32 | obs T3660063 | Zierteil | 1 | Windscreen |
33 | obs T3200065 | Schraubbolzen | 2 | » 55071 |
33 | T3200068 | Schraubbolzen | 2 | 55072 » |
34 | obs T3200135 | Schraubbolzen | 2 | M8 x 35mm |
35 | T3550275 | Unterlegscheibe M8 | 4 | |
36 | T3020400 | Gummilager | 2 | |
37 | obs T3330527 | Schraube | 2 | M5 x 10mm |
38 | T3550050 | Plastic Washer | 2 | |
39 | T3330749 | Screw, But/HD, Shld, M5 x 16 | 2 | M5 x 16mm |
40 | 3550055-T0301 | Unterlegscheibe | 2 | |
41 | T3350123 | Nut, Captive, M5, Non-Secured | 2 | |
42 | T3010280 | Scheibe mit Hülse | 2 | |
43 | obs T2304518-LB | Verkl.tafel links | 1 | Sprint |
43 | obs T2304518-PL | Verkl.tafel links | 1 | Sprint Sport/Sprint Executive |
44 | obs T2304517-LB | Verkl.tafel rechts | 1 | Sprint |
44 | obs T2304517-PL | Verkl.tafel rechts | 1 | Sprint Sport/Sprint Executive |
45 | obs T3660056 | Kleber | 2 | |
46 | obs T3900153 | Label, Windscreen Cleaning | 1 | Windscreen cleaning |
47 | T3020153 | Grommet,13 x 3 x 10 | 2 | |
48 | T3550081 | Sch.schluckaus. | 6 | |
49 | obs T2300985 | Abdeckung links | 1 | |
50 | obs T2300987 | Abdeckung rechts | 1 | |
51 | obs 4100021-T0301 | Schaumstreifen | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
