ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

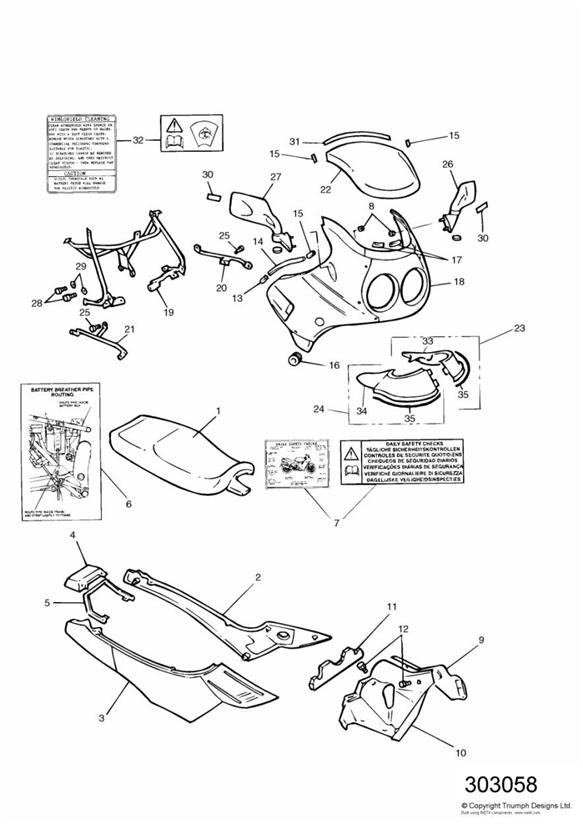

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | obs T2300675 | Sitz, | 1 | |
1 | obs T2300665 | Sitz, | 1 | JP |
2 | obs 2305166-T0301 | Seitenblech links | 1 | » 9082 British Racing Green |
2 | obs 2305168-T0301 | Seitenblech links | 1 | » 9082 Caspian Blue |
2 | obs T2305504-HA | Seitenblech links | 1 | 9083 » » 16921 British Racing Green |
2 | obs 2305164-T0301 | Seitenblech links | 1 | » 9082 Candy Apple Red |
2 | obs T2305504-CE | Seitenblech links | 1 | 9083 » » 16921 Candy Apple Red |
2 | obs T2305504-JD | Seitenblech links | 1 | 9083 » Caspian Blue |
3 | obs 2305167-T0301 | Seitenblech rechts | 1 | » 9082 British Racing Green |
3 | obs T2305505-HA | Seitenblech rechts | 1 | 9083 » » 16921 British Racing Green |
3 | obs 2305165-T0301 | Seitenblech rechts | 1 | » 9082 Candy Apple Red |
3 | obs T2305505-CE | Seitenblech rechts | 1 | 9083 » » 16921 Candy Apple Red |
3 | obs 2305169-T0301 | Seitenblech rechts | 1 | » 9082 Caspian Blue |
3 | obs T2305505-JD | Seitenblech rechts | 1 | 9083 » Caspian Blue |
4 | obs T2304306-HA | End Cap | 1 | British Racing Green |
4 | obs T2304307-CE | Abschlußstück | 1 | Candy Apple Red |
4 | obs T2304307-JD | Abschlußstück | 1 | Caspian Blue |
5 | obs T2300236-HA | Haltergriff | 1 | British Racing Green |
5 | obs T2300444 | Haltergriff | 1 | Caspian Blue |
5 | obs 2300083-T0301 | Haltergriff | 1 | Candy Apple Red |
6 | T3900021 | Schild | 1 | Battery breather pipe UK, NZ, AU, ZA, GR, CY, HK, MY |
6 | T3900021 | Schild | 1 | Battery breather pipe CH, DE |
6 | T3900021 | Schild | 1 | Battery breather pipe NL |
6 | T3900021 | Schild | 1 | Battery breather pipe FR |
6 | T3900021 | Schild | 1 | Battery breather pipe IT |
6 | T3900021 | Schild | 1 | Battery breather pipe AR, ES |
6 | T3900021 | Schild | 1 | Battery breather pipe JP |
6 | T3900021 | Schild | 1 | Battery breather pipe BR, PT |
7 | obs 3900060-T0301 | Schild | 1 | Daily checks UK, NZ, AU, ZA, GR, CY, HK, MY |
7 | obs 3910060-T0301 | Schild | 1 | Daily checks CH, DE |
7 | obs 3901060-T0301 | Schild | 1 | Daily checks NL |
7 | obs 3902060-T0301 | Schild | 1 | Daily checks FR |
7 | obs 3903060-T0301 | Schild | 1 | Daily checks IT |
7 | obs 3904065-T0301 | Schild | 1 | Daily checks AR, ES |
7 | obs 3906065-T0301 | Schild | 1 | Daily checks JP |
7 | obs 3907065-T0301 | Schild | 1 | Daily checks BR, PT |
7 | T3900152 | Label, Daily Safety Checks | 1 | Daily checks CA |
8 | T3350012 | Sich.mutter | 4 | |
9 | obs 2300526-T0301 | Verkleidg. Links | 1 | |
10 | obs T2300518 | Cowl, Cam Cover, RH | 1 | |
11 | T3660087 | Dichtung | 1 | |
12 | 3330504-T0301 | Schraube | 4 | M6 x 20mm |
13 | T3700055 | Clip, Windshield Trim | 2 | |
14 | obs 3660062-T0301 | Zierteil | 2 | |
15 | obs T3700057 | Verzier.klemme | 4 | |
16 | obs 2700023-T0301 | Gummilager | 2 | |
17 | obs T2300927 | Halterung | 2 | |
18 | obs 2304013-T0301 | Cockpit | 1 | Candy Apple Red |
18 | obs T2304516-HA | Cockpit | 1 | British Racing Green |
18 | obs 2304015-T0301 | Cockpit | 1 | Caspian Blue |
19 | obs 2300905-T0301 | Unterbau | 1 | |
20 | obs 2300909-T0301 | Stütze links | 1 | |
21 | obs 2300908-T0301 | Stütze rechts | 1 | |
22 | obs T2300860 | Windschutzscheibe | 1 | |
23 | obs T2300986 | Abdeckung links | 1 | |
24 | obs T2300988 | Abdeckung rechts | 1 | |
25 | T3201228 | Bolt, HHF, M8 x 14, Slv | 2 | M8 x 14mm |
26 | 2300157-T0301 | Spiegelbaus. l. | 1 | Includes moulded in badge |
27 | 2300158-T0301 | Spiegelbaus. r. | 1 | Includes moulded in badge |
28 | T3050323 | Screw, Cap/Hd, M8 x 30, Slv | 2 | |
29 | T3550013 | Unterlegscheibe | 2 | |
30 | T3900012 | AUFKLEBER | 2 | |
31 | obs T3660063 | Zierteil | 1 | Windscreen |
32 | obs 3900040-T0301 | Schild | 1 | » 16921 Windscreen cleaning UK, NZ, AU, ZA, GR, CY, HK, MY, SE |
32 | obs 3910040-T0301 | Schild | 1 | » 16921 Windscreen cleaning CH, DE |
32 | obs 3901040-T0301 | Schild | 1 | » 16921 Windscreen cleaning NL |
32 | obs 3902040-T0301 | Schild | 1 | » 16921 Windscreen cleaning FR |
32 | obs 3903040-T0301 | Schild | 1 | » 16921 Windscreen cleaning IT |
32 | obs 3904040-T0301 | Schild | 1 | » 16921 Windscreen cleaning AR, ES |
32 | obs 3906040-T0301 | Schild | 1 | » 16921 Windscreen cleaning JP |
32 | obs 3907040-T0301 | Schild | 1 | » 16921 Windscreen cleaning BR, PT |
32 | obs T3900153 | Label, Windscreen Cleaning | 1 | Windscreen cleaning CA ONLY » 16921, All markets 16922 » |
33 | obs T2300985 | Abdeckung links | 1 | |
34 | obs T2300987 | Abdeckung rechts | 1 | |
35 | obs 4100021-T0301 | Schaumstreifen | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
