ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer anklicken, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
- Spalte [Benötigt] und [Hinweise] beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

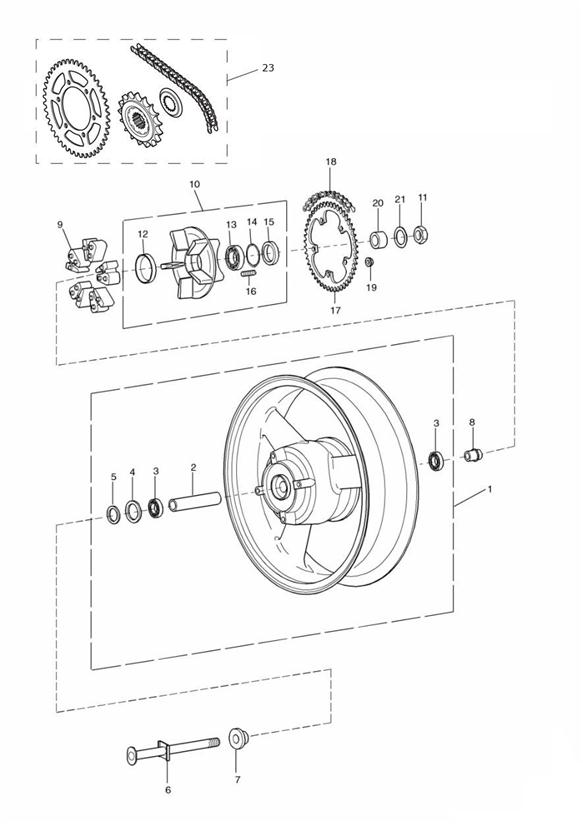

| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 | obs T2010345 | HINTERRAD 17 x 5.50, BAUGRUPPE | 1 | Silver |
| 2 |  T2003516 | Spacer, Wheel,20 133 | 1 | |
| 3 | T3800703 | Bearing, Ball,20 47 14 | 2 | |
| 4 | T3500402 | Circlip, Int Dia 47 | 1 | |
| 5 | T3600701 | Oil Seal, DC 28 47 7 | 1 | |
| 6 | T2012030 | HINTERRADACHSE | 1 | |
| 7 | T2012032 | DISTANZSTUECK | 1 | |
| 8 | T2012095 | DISTANZSTUECK | 1 | Stepped |
| 9 | T2012223 | RUCKDAEMPFERGUMMI | 1 | |
| 10 | obs T2012135 | TRAEGER KETTENRAD | 1 | |
| 11 | T3350118 | Sich.mutter | 1 | M18 |
| 12 | T2012113 | LAGERRING | 1 | |
| 13 | T3800029 | Lager | 1 | |
| 14 | T3500203 | Circlip, Int,52 x 2 | 1 | |
| 15 | T3600073 | Öldichtung | 1 | |
| 16 | T2012144 | Stud, Sprocket Carrier | 5 | |
| 17 | T2012505 | KETTENRAD,43 ZAEHNE | 1 | 43T |
| 18 | obs T2017277 | 530 Chain Assy,108L | 1 | 108 Link |
| 19 | T3350250 | Locknut, Flanged, M10 | 5 | |
| 20 | T2010647 | Spacer Tube,35 x 20 x 12.5 | 1 | |
| 21 | T3555035 | Washer,19 x 34 x 3 | 1 | |
| 22 | T2000253 | VENTIL, REIFEN, BAUGRUPPE | 1 | Not Illustrated |
| 23 | T2017560 | Chain & Sprocket Kit,108/43/19 | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
