ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

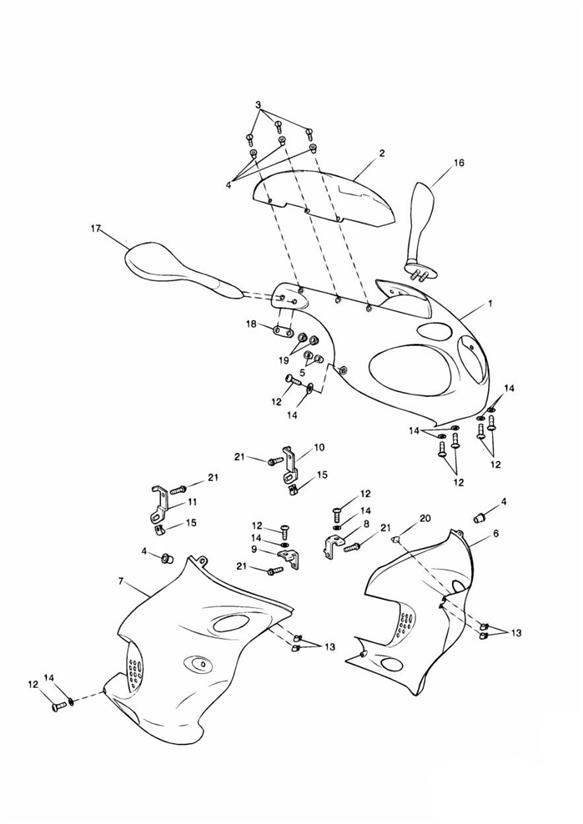

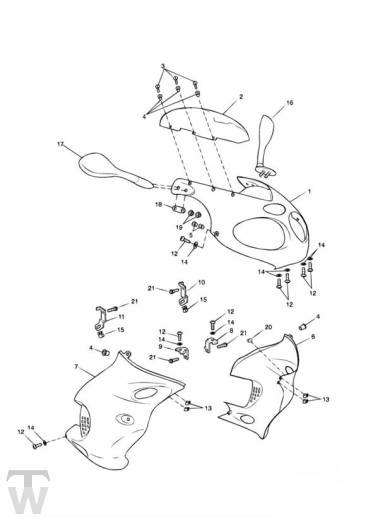

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | obs T2301942-PG | Cockpit | 1 | » 161317 Jet Black |
1 | obs T2301941-PG | Cockpit | 1 | 161318 » » 186150 Jet Black |
1 | obs T2301941-FD | Cockpit | 1 | » 161317 Acidic Yellow |
1 | obs T2301941-JD | Cockpit | 1 | » 186150 Caspian Blue |
1 | obs T2301941-HA | Cockpit | 1 | 186151 » British Racing Green |
2 | obs T2301945 | Scheibe | 1 | |
3 | T3330635 | Schraube | 6 | |
4 | T3350050 | Wellnut, M5 | 8 | |
5 | T3450124 | Cap | 4 | |
6 | obs T2301964-PG | Seitenblech links | 1 | » 161317 Jet Black |
6 | obs T2301955-PG | Seitenblech links | 1 | 161318 » » 186150 Jet Black |
6 | obs T2301955-FD | Seitenblech links | 1 | » 161317 Acidic Yellow |
6 | obs T2301955-JD | Seitenblech links | 1 | » 186150 Caspian Blue |
6 | obs T2301955-HA | Seitenblech links | 1 | 186151 » British Racing Green |
7 | T2301959-PG | Seitenblech rechts | 1 | » 161317 Jet Black |
7 | obs T2301956-PG | Seitenblech rechts | 1 | 161318 » » 186150 Jet Black |
7 | obs T2301956-FD | Seitenblech rechts | 1 | » 161317 Acidic Yellow |
7 | obs T2301956-JD | Seitenblech rechts | 1 | » 186150 Caspian Blue |
7 | obs T2301956-HA | Seitenblech rechts | 1 | 186151 » British Racing Green |
8 | T2301967 | Halterung, feder | 1 | LH front |
9 | obs T2301968 | Halterung, feder | 1 | |
10 | obs T2301962 | Halterung, feder | 1 | LH rear |
11 | obs T2301963 | Halterung, feder | 1 | |
12 | T3331063 | Bolt, But/Hd, M5 x 17, Slv | 10 | |
13 | T3351052 | Nut, Captive,4-5.5mm | 4 | |
14 | T3550094 | Unterlegscheibe | 10 | » 179057 |
15 | T3351002 | Nut, Captive, U-Type, M5, Slv | 2 | |
16 | T2300780-P | Mirror Assembly, LH, Packed | 1 | |
17 | T2300785-P | Mirror Assemgly, RH, Packed | 1 | |
18 | obs T2300790 | Dichtung | 2 | |
19 | T3350012 | Sich.mutter | 4 | |
20 | T3450345 | Splint | 2 | |
21 | T3331234 | Screw, Torx, P/H, M6 x 20, Slv | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
