ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

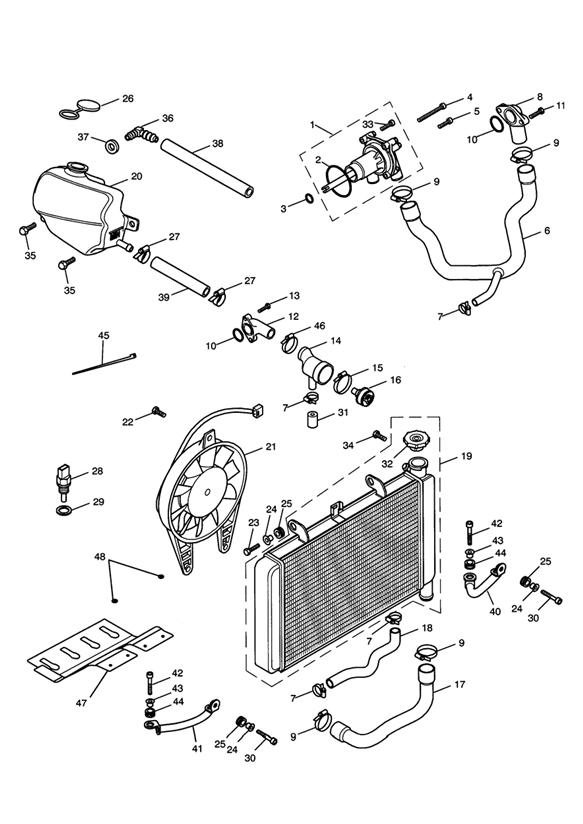

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 | obs T2108001 | Pumpe, kuehlwasser- | 1 | |
| 2 | obs T2108008 | Dichtung | 1 | |
| 3 | obs T3600300 | O-ring | 1 | |
| 4 |  T3330105 | DScrew, torx | 1 | M6 x 75mm |
| 5 | T3330107 | DScrew, torx | 1 | M6 x 35mm |
| 6 | T2100806 | Schlauchleitung | 1 | Pump to Block |
| 7 | T2102111 | Schl.schelle | 4 | |
| 8 | T2107010 | Kit, Water Elbow, Black | 1 | |
| 9 | T2102242 | Schl.schelle | 4 | |
| 10 | T3600190 | O-ring | 2 | |
| 11 | T3205066 | Bolt, HHF, Lghtd, M6 x 20, Slv | 2 | |
| 12 | T2100078 | Knie | 1 | |
| 13 | obs T3202030 | Schraubbolzen, M6 x 20 | 2 | M6 x 28mm |
| 14 | T2108031 | Schlauchleitung | 1 | Head to Radiator |
| 15 | T2102115 | Splint | 1 | |
| 16 | obs T2102323 | Thermostat | 1 | |
| 17 | T2108023 | Schlauchleitung | 1 | Radiator to Pump |
| 18 | T2108024 | Schlauchleitung | 1 | Oil Cooler to Radiator |
| 19 | obs T2100850 | Kühler | 1 | |
| 20 | obs T2101390 | Ausdehn.behält. | 1 | |
| 21 | obs T2108050 | Lüfter | 1 | |
| 22 | T3331517 | Screw, P/HD Tx, Shld, M6 x 16, S | 3 | |
| 23 | T3205066 | Bolt, HHF, Lghtd, M6 x 20, Slv | 1 | |
| 24 | T3010702 | Flanged Sleeve,6.4 x 10 x 8.5 | 3 | |
| 25 | T3020153 | Grommet,13 x 3 x 10 | 4 | |
| 26 | T2100997 | Cap, Expansion Tank | 1 | |
| 27 | T3700440 | Clip, Hose,11-12.5mm | 2 | |
| 28 | T2100807 | Sensor, Coolant Temp | 1 | |
| 29 | T3550571 | Washer, Cu, OD 16 x ID 12.5 | 1 | |
| 30 | T3205066 | Bolt, HHF, Lghtd, M6 x 20, Slv | 2 | |
| 31 | obs T2108101 | Anschlag | 1 | |
| 32 | T2108005 | Verschlußdeckel, kühler- | 1 | |
| 33 | T2108006 | Entlüft.schr. | 1 | |
| 34 | T3334333 | Screw, Tritap, M3 x 3, Slv | 1 | |
| 35 | T3205063 | Bolt, HHF, Lghtd, M6 x 16, Slv | 1 | |
| 36 | T2100405 | Elbow, ID 8.0 Tube | 1 | |
| 37 | T3021200 | Grommet, Dia 14x4, Panel | 1 | |
| 38 | T3620300 | Leitung, kraftstoff- | 1 | |
| 39 | obs T3620336 | Rohrleitung | 1 | |
| 40 | obs T2303776 | Halterung | 1 | |
| 41 | obs T2303786 | Halterung | 1 | |
| 42 | T3205083 | Bolt, HHF, LGHTD, M6 x 28, Slv | 2 | |
| 43 | T3010014 | Busche | 2 | |
| 44 | T3020031 | Grommet; 11.8 x 2.5 x 10 | 2 | |
| 45 | T3700016 | Kabelbinder | 1 | Expansion tank hose to upper crossbeam |
| 46 | T2102113 | Schl.schelle | 1 | |
| 47 | obs T2108029 | Ablenkblech | 1 | 184950> |
| 48 | T3550253 | Washer, Dia 5 mm, Retaining | 1 | 184950 > |
| 49 | T4007771 | Coolant, OAT, Premix, D2053 | - | Not Illustrated |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
