ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

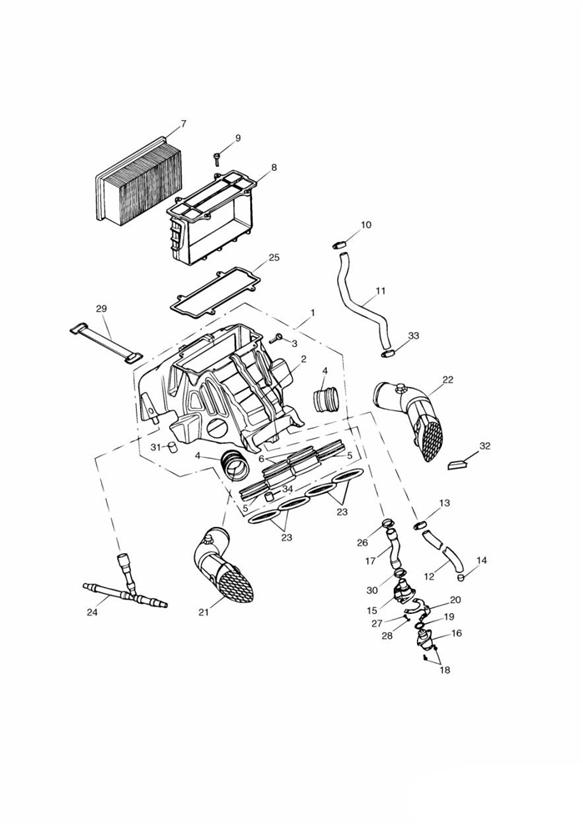

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | obs T2201403 | Airbox Assembly | 1 | |
2 | obs T2204014 | Dichtung | 1 | |
3 | obs T3330129 | Schraube | 12 | M5 x 15mm |
4 | obs T2204007 | Schlauchleitung | 2 | |
5 | obs T2201490 | Lufttrichter | 2 | |
6 | obs T2200162 | Saugrohr | 2 | |
7 | T2204001 | Filter, Airbox | 1 | |
8 | obs T2204002 | Filter | 1 | |
9 | T3331043 | Screw, Pan/Hd, Tx, M6 x 12, Slv | 4 | |
10 | T3700066 | Schl.schelle | 1 | » 162141 |
10 | T3700081 | Schelle, schlauch- | 1 | 162142 » |
11 | obs T2204003 | Rohr, entlüfter- | 1 | » 162141 |
11 | T2204021 | Belüft.leitung | 1 | 162142 » |
12 | T3620239 | Rohrleitung | 1 | |
13 | T3700030 | Rohrschelle | 1 | > 162141 |
14 | T3450145 | Abschlußstück | 1 | |
15 | T1241062 | GEHAEUSE LEERLAUFSCHRITTMOTOR | 1 | |
16 | T1240888 | LEERLAUFSCHRITTMOTOR | 1 | |
17 | T2204005 | Rohr, umleitungs- | 1 | » 162141 |
17 | obs T2204023 | Rohr, umleitungs- | 1 | 162142 » |
18 | T3330728 | Screw, Pan/Hd, Tx, M5 x 16, Enc | 2 | |
19 | T3600037 | O-ring | 1 | |
20 | obs T2204009 | Halterung, feder | 1 | |
21 | obs T2204026 | Lufteinlaß | 1 | RH |
22 | obs T2204025 | Lufteinlaß | 1 | LH |
23 | T2201295 | Feder | 4 | |
24 | obs T1242523 | SCHLAUCH | 1 | |
25 | obs T2204020 | Dichtung | 1 | |
26 | T3700081 | Schelle, schlauch- | 1 | 18.1-20mm 162142 » |
26 | T3700066 | Schl.schelle | 1 | >162141 |
27 | T3331042 | Screw, Pan/Hd, Tx, M6 x 12, Enc | 1 | |
28 | T3555017 | Washer,6.5 x 12.5 x 0.8 | 1 | M6 Hardened |
29 | T2501740 | Battery Strap | 1 | |
30 | T3700171 | Hose Clip, Dia 14.0 | 1 | |
31 | obs T3450127 | Stopfen | 1 | |
32 | obs T3660113 | Gummi | 2 | |
33 | T3700081 | Schelle, schlauch- | 1 | 13.5-15mm 162142 » |
33 | T3700066 | Schl.schelle | 1 | > 162141 |
34 | obs T3450149 | Stopfen | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
