Schwinge - Trident 660

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

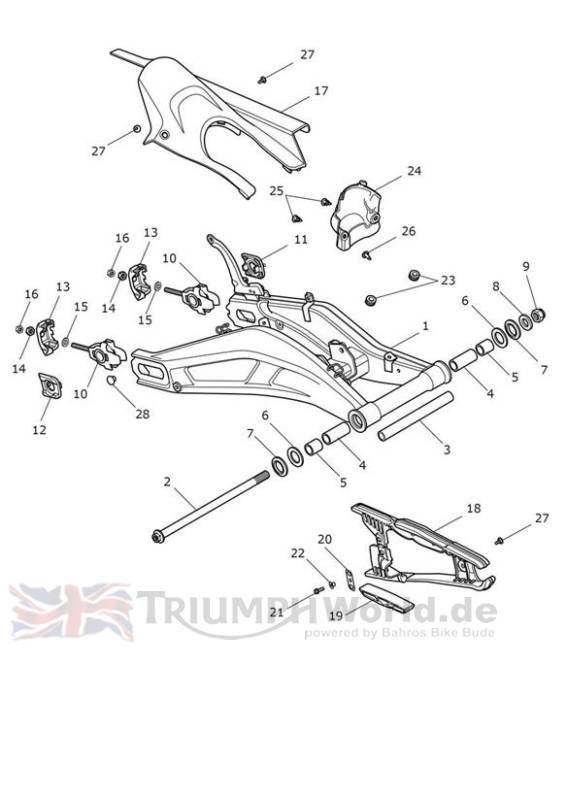

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2051555	Swingarm Assy	1	Includes items 3,5 & 6
2	T2054050	Spindel	1
3	T2051781	Spacer, Internal	1
4	T2052012	Ground Sleeve	2
5	T3800014	Lager, wälz	2
6	T3600162	Oil Seal,32 25 4	2
7	T2054562	Bush, Moulded	2
8	T3551240	Washer, M16 x 34 x 3	1
9	T3350155	Sich.mutter	1
10	T2052095	Slider, Adjuster	2
11	T2010890	Cap, Tensioner, LHS	1
12	T2010891	Cap, Tensioner, RHS	1
13	T2010893	Cap, Tensioner, End	2
14	T3350303	Nut, M8, Silver	2
15	T3551282	Washer, M8,8.4 x 15 x 1.6, Slv	2
16	T3350303	Nut, M8, Silver	2
17	T2053300	Chainguard Hugger, Moulding	1
18	T2055258	Chain Rubbing Strip	1
19	T2055259	Rubber, Chain Rubbing Strip	1
20	T2050637	Plate, Rubbing Strip	1
21	T3330892	Bolt, RHHF, M5 x 15, S5041	1
22	T3010706	Flanged Sleeve,5.2 x 7 x 6.3	1
23	T3020153	Grommet,13 x 3 x 10	2
24	T2051061	Guard, RSU, Linkage	1
25	T3701150	Plastic Rivet, Push Release	2
26	T3450101	Button, Firtree, M6 x 11	1
27	T3331078	Bolt, But/Hd, M5 x 14, Shld, Slv	3
28	T3700180	Plug, Hole, Plastic	2

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
