Produktbeschreibung
ETK Bedienungshinweise:

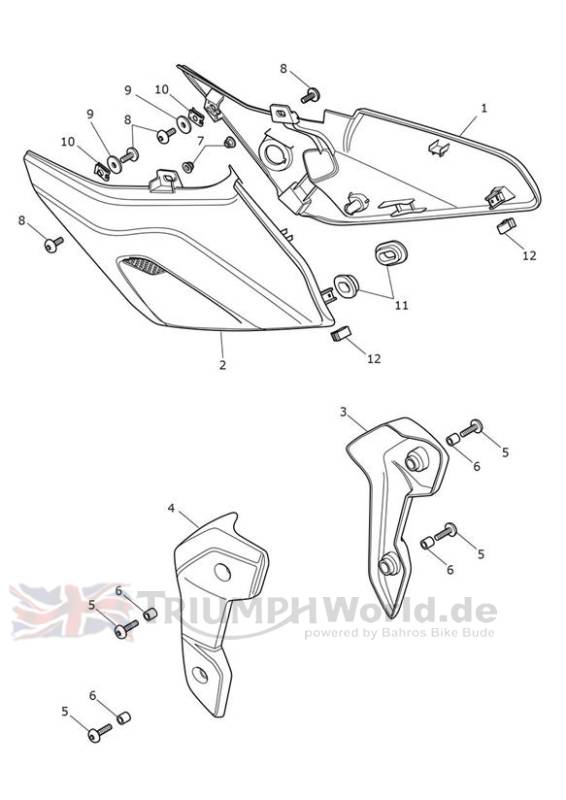

- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer anklicken, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
- Spalte [Benötigt] und [Hinweise] beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T2313231 | Side Panel, LH, Mldg | 1 | |
| 2 | T2313232 | Side Panel, RH, Mldg | 1 | |
| 3 | T2316499-CW | Cowl, Radiator, LH, Pntd | 1 | Silver Ice/Diablo Red Bikes |
| 3 | T2316604-MS | Cowl, Radiator, LH, Pntd | 1 | Matt Aluminium Silver Panel for Sapphire Black & Crystal White Bikes |
| 3 | T2316604-MT | Cowl, Radiator, LH, Pntd | 1 | Matt Jet Black/Matt Silver Ice Bikes |
| 4 | T2316605-CW | Cowl, Radiator, RH, Pntd | 1 | Silver Ice/Diablo Red Bikes |
| 4 | T2316605-MS | Cowl, Radiator, RH, Pntd | 1 | Matt Aluminium Silver Panel for Sapphire Black & Crystal White Bikes |
| 4 | T2316605-MT | Cowl, Radiator, RH, Pntd | 1 | Matt Jet Black/Matt Silver Ice Bikes |
| 5 | T3331191 | Screw, Pan/Hd, Tx, M6 x 20, Enc | 4 | |
| 6 | T3016601 | Flanged Sleeve | 4 | |
| 7 | T3350010 | Sich.mutter | 2 | |
| 8 | T3330943 | Screw, But/Hd, M5 x 14, Slv | 4 | |
| 9 | T3550286 | Washer,5.3 x 18 x 1.6 | 2 | |
| 10 | T3350161 | Nut, Captive, M5 | 2 | |
| 11 | T3020059 | Grommet, Bodywork | 2 | |
| 12 | T3700290 | Clip, Panel, Bayonet | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
