ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

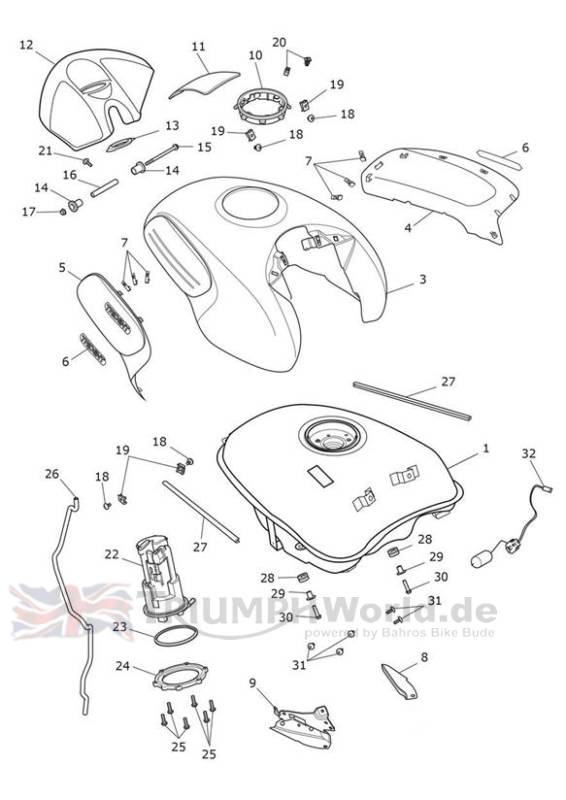

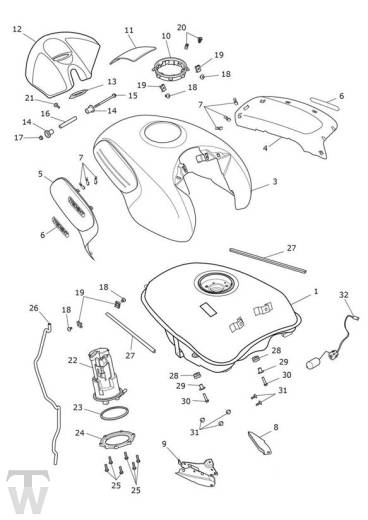

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2405462 | Fuel Tank | 1 | |
3 | T2403507-NW | Fuel Tank Cover, Painted | 1 | Crystal White - Decals included with Fuel Tank Cover are shown on separate page - Fuel Tank Decals |
3 | T2403507-PM | Fuel Tank Cover, Painted | 1 | Sapphire Black - Decals included with Fuel Tank Cover are shown on separate page - Fuel Tank Decals |
3 | T2403507-PS | Fuel Tank Cover, Painted | 1 | Matt Jet Black/Matt Silver Ice - Decals included with Fuel Tank Cover are shown on separate page - Fuel Tank Decals |
3 | T2403507-MP | Fuel Tank Cover, Painted | 1 | Silver Ice/Diablo Red - Decals included with Fuel Tank Cover are shown on separate page - Fuel Tank Decals |
4 | T2403504 | Fuel Tank Sidepanel, LH | 1 | |
5 | T2403505 | Fuel Tank Sidepanel, RH | 1 | |
6 | T2310446 | Badge, Kneepad | 2 | |
7 | T2313085 | Clip, Bodywork | 6 | |
8 | T2313298 | Tank Infill, LH | 1 | |
9 | T2313299 | Tank Infill, RH | 1 | |
10 | T2405473 | Seal, Fuel Filler Cap | 1 | |
11 | T2405475 | Fuel Tank Pad, Bodywork | 1 | |
12 | T2403503 | Ignition Barrel Shroud, Moulding | 1 | |
13 | T2403508 | Ignition Barrel Grommet | 1 | |
14 | T2400446 | BUSH, RUBBER | 2 | |
15 | T3202330 | Bolt, RHHF, M6 x 90, Slv | 1 | |
16 | T2401401 | Turned Spacer, Tank Mount | 1 | |
17 | T3350003 | Sich.mutter | 1 | |
18 | T3330289 | Screw, But/Hd, TX, M5 x 16, Slv | 4 | |
19 | T3350123 | Nut, Captive, M5, Non-Secured | 4 | |
20 | T3700290 | Clip, Panel, Bayonet | 2 | |
21 | T3330941 | Screw, But/Hd, Skt, M5 x 16, Slv | 1 | |
22 | T2400735 | Fuel Pump,3.5 Bar | 1 | |
23 | T2401887 | Seal, Fuel Pump Module | 1 | |
24 | T2400562 | Location Plate, Pump | 1 | |
25 | T3331234 | Screw, Torx, P/H, M6 x 20, Slv | 6 | |
26 | T2405471 | Drain Hose, Fuel Tank | 1 | |
27 | T2402957 | Seam Protector, Fuel Tank | 2 | |
28 | T3020601 | Grommet, Castellated | 2 | |
29 | T3010710 | Flanged Sleeve,6.4 x 9.6 x 13.4 | 2 | |
30 | T3200190 | Bolt, RHHF, M6 x 25, Slv | 2 | |
31 | T3330943 | Screw, But/Hd, M5 x 14, Slv | 5 | |
32 | T2405472 | Fuel Level Sender | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
