ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

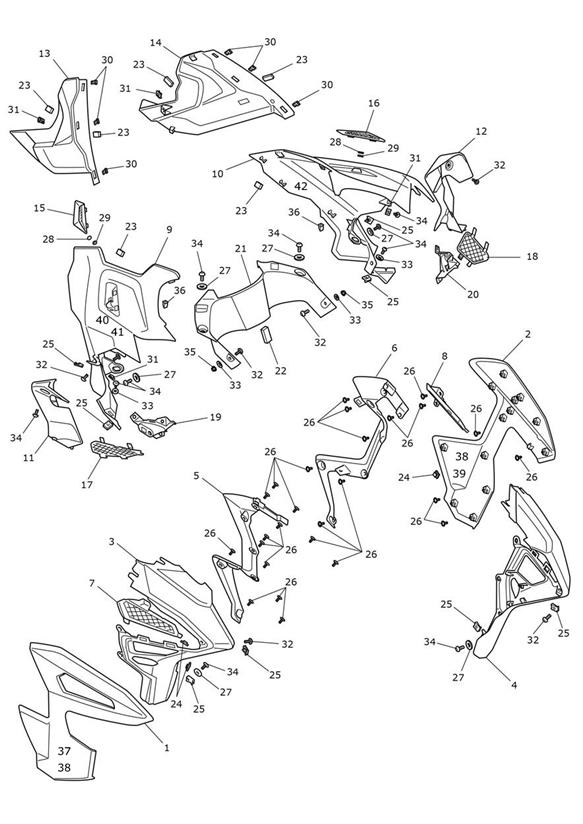

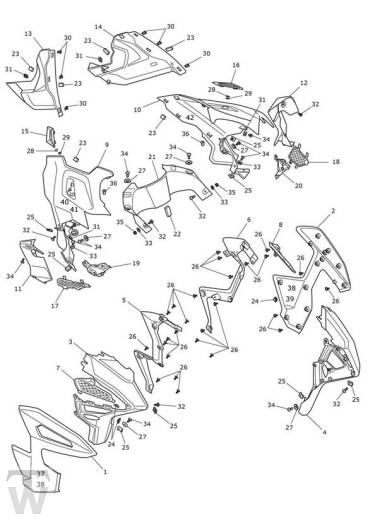

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2313089-LS | Rad Panel, Pntd, RH, Matt Graphite | 1 | Fitted to Lucerne Blue Bikes |
1 | T2313089-PM | Rad Panel, Pntd, RH, Sapphire Black | 1 | Fitted to Sapphire Black Bikes |
1 | T2313089-PS | Rad Panel, Pntd, RH, Matt Jet Black | 1 | Fitted to Snowdonia White Bikes |
2 | T2313090-LS | Rad Panel, Pntd, LH, Matt Graphite | 1 | Fitted to Lucerne Blue Bikes |
2 | T2313090-PM | Rad Panel, Pntd, LH, Sapphire Black | 1 | Fitted to Sapphire Black Bikes |
2 | T2313090-PS | Rad Panel, Pntd, LH, Matt Jet Black | 1 | Fitted to Snowdonia White Bikes |
3 | T2313062 | Front Rad Panel, Mldg, RH | 1 | |
4 | T2313063 | Front Rad Panel, Mldg, LH | 1 | |
5 | T2313072 | Infill, Sidepanel Mldg, RH | 1 | |
6 | T2313073 | Infill, Sidepanel Mldg, LH | 1 | |
7 | T2313096 | Vent, Upper, Mldg, RH | 1 | |
8 | T2313097 | Vent, Upper, Mldg, LH | 1 | |
9 | T2313080-JF | Tank Panel, Pntd, RH, Expl, Lucerne Blue | 1 | |
9 | T2313080-PM | Tank Panel, Pntd, RH, Expl, Sapphire Black | 1 | |
9 | T2313080-NM | Tank Panel, Pntd, RH, Expl, Snowdonia White | 1 | |
10 | T2313081-JF | Tank Panel, Pntd, LH, Expl, Lucerne Blue | 1 | |
10 | T2313081-PM | Tank Panel, Pntd, LH, Expl, Sapphire Black | 1 | |
10 | T2313081-NM | Tank Panel, Pntd, LH, Snowdonia White | 1 | |
11 | T2313075 | Deflector, Rad Exit, Mldg, RH | 1 | |
12 | T2313076 | Deflector, Rad Exit, Mldg, LH | 1 | |
13 | T2313056 | Rear Tank Panel, Mldg, RH | 1 | |
14 | T2313057 | Rear Tank Panel, Mldg, LH | 1 | |
15 | T2319686 | Infill, Tank Panel, Mldg, RH | 1 | |
16 | T2319687 | Infill, Tank Panel, Mldg, LH | 1 | |
17 | T2313092 | Vent, Lower, Mldg, RH | 1 | |
18 | T2313093 | Vent, Lower, Mldg, LH | 1 | |
19 | T2313087 | Mount, Fog Light, Mldg, RH | 1 | |
20 | T2313088 | Mount, Fog Light, Mldg, LH | 1 | |
21 | T2313064 | Front, Tank Panel, Mldg | 1 | |
22 | T3660313 | Foam Pad | 1 | |
23 | T3660171 | Pad, Rubber,30 x 10 x 5, thick | 6 | |
24 | T3455543 | Clip, Wire, Self-Adhesive, Black | 3 | |
25 | T3350123 | Nut, Captive, M5, Non-Secured | 8 | |
26 | T3331433 | Screw, S/Tap, Pan TX,4 x 11, PT | 26 | |
27 | T3555011 | Washer,6.5 x 20 x 2 | 6 | |
28 | T3600109 | O Ring, ID 5.6 x 2.3 | 2 | |
29 | T3550253 | Washer, Dia 5 mm, Retaining | 2 | |
30 | T2313085 | Clip, Bodywork | 6 | |
31 | T3350129 | Nut, Captive, M5 | 4 | |
32 | T3330945 | Screw, But/Hd, M5 x 16, Blk | 6 | |
33 | T3551178 | Washer, M5 x 15 x 1.6 | 4 | |
34 | T3330943 | Screw, But/Hd, M5 x 14, Slv | 10 | |
35 | T3350010 | Sich.mutter | 2 | |
36 | T3700290 | Clip, Panel, Bayonet | 2 | |
37 | T2315757 | Decal, Rad Panel, RH, Gtex, Lucerne Blue | 1 | Fitted to Matt Graphite Panel |
37 | T2311375 | Decal, Rad Panel, RH, Gtex, Graphite | 1 | Fitted to Sapphire Black & Matt Jet Black Panels |
38 | T2407468 | Decal, Wordmark | 2 | |
39 | T2311377 | Decal, Rad Panel, LH, Gtex, Lucerne Blue | 1 | Fitted to Matt Graphite Panel |
39 | T2311374 | Decal, Rad Panel, LH, Gtex, Graphite | 1 | Fitted to Sapphire Black & Matt Jet Black Panels |
40 | T2311385 | Decal, Tank Panel, RH, Expl, Graphite | 1 | |
41 | T2311389 | Decal, Tank panel, Gtex Word, Graphite | 1 | |
42 | T2311384 | Decal, Tank Panel, LH, Expl, Graphite | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
