ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

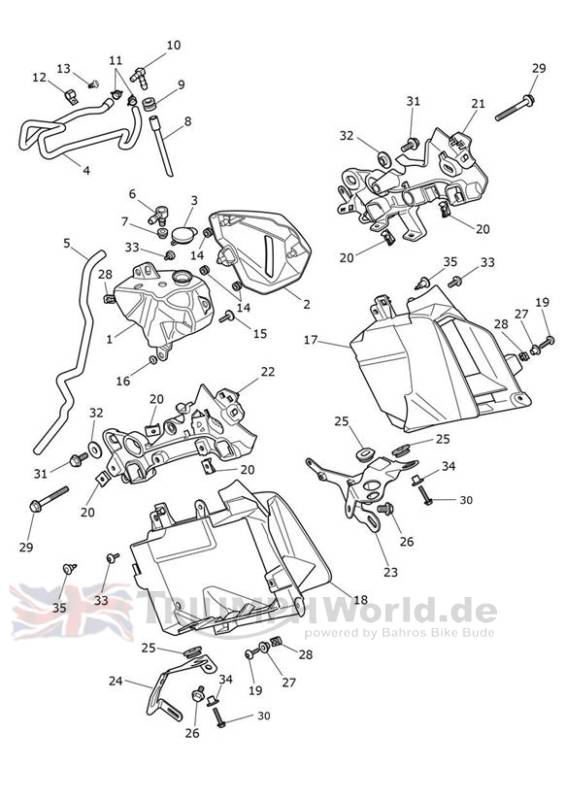

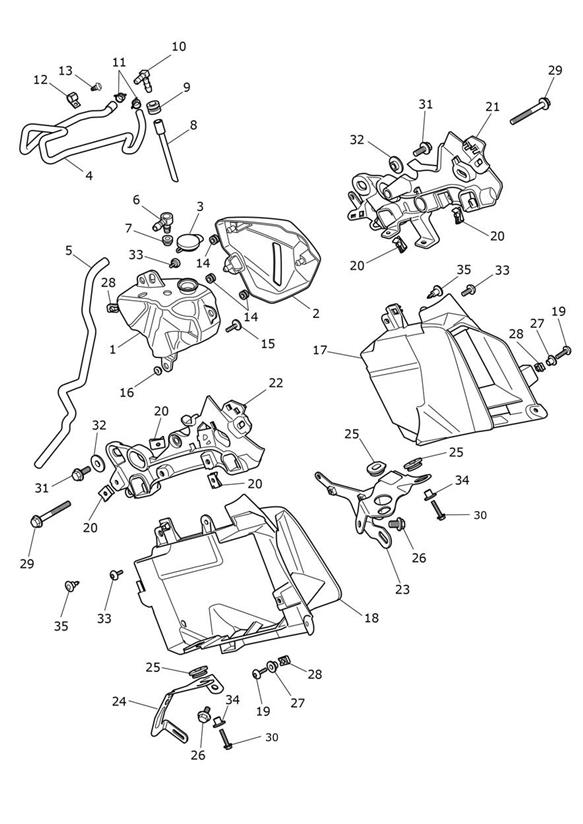

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2100973 | Expansion Tank | 1 | |
2 | T2100996 | Cover, Expansion Tank | 1 | |
3 | T2101015 | Cap, Expansion Tank | 1 | |
4 | T2101235 | Hose, Radiator to Expansion Tank | 1 | |
5 | T2101134 | Hose, Overflow, Expansion Tank | 1 | |
6 | T2100433 | Elbow, Overflow, Quickfit | 1 | |
7 | T3450141 | Grommet, TPE, Quickfit | 1 | |
8 | T2101084 | Hose, Expansion Tank, Fill | 1 | |
9 | T3021200 | Grommet, Dia 14x4, Panel | 1 | |
10 | T2100405 | Elbow, ID 8.0 Tube | 1 | |
11 | T3700440 | Clip, Hose,11-12.5mm | 2 | |
12 | T3700149 | Clip, Plastic, Black | 1 | |
13 | T3450295 | Fir Tree, Dia 5.7 x 12.7 | 1 | |
14 | T3020131 | Grommet,9 x 2 x 6 | 3 | |
15 | T3330727 | Screw, But/Hd, M6 x 20, Slv | 1 | |
16 | T3010061 | Flanged Sleeve, M6 x 9 x 3.25 | 1 | |
17 | T2101214 | Duct, Rad, Mldg, LH | 1 | |
18 | T2101213 | Duct, Rad, Mldg, RH | 1 | |
19 | T3330952 | Screw, Butn/Hd, M5 x 20, Slv | 2 | |
20 | T3350123 | Nut, Captive, M5, Non-Secured | 5 | |
21 | T2101246 | Rad Mount Assy, LH | 1 | |
22 | T2101248 | Rad Mount Assy, RH | 1 | |
23 | T2101238 | Bracket, Rad, LH | 1 | |
24 | T2101237 | Bracket, Rad, RH | 1 | |
25 | T3020029 | Grommet, Side Panel | 3 | |
26 | T3205156 | Bolt, HHF, Lghtd, M8 x 16, Slv | 2 | |
27 | T3013344 | Flange Sleeve,6.4 x 8.8.x.7.5 | 2 | |
28 | T3350129 | Nut, Captive, M5 | 3 | |
29 | T3202315 | Bolt, HHF, M8 x 65, Slv | 2 | |
30 | T3205067 | Bolt, HHF, Lghtd, M6 x 25, Slv | 2 | |
31 | T3205254 | Bolt, HHF, Lghtd, M8 x 20, Slv | 2 | |
32 | T2310456 | Insert,8.2 x 12.2 x 6.3 | 2 | |
33 | T3331078 | Bolt, But/Hd, M5 x 14, Shld, Slv | 3 | |
34 | T3010159 | Flanged Sleeve,6.4 x 9 x 8.5 | 2 | |
35 | T3701150 | Plastic Rivet, Push Release | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
