ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

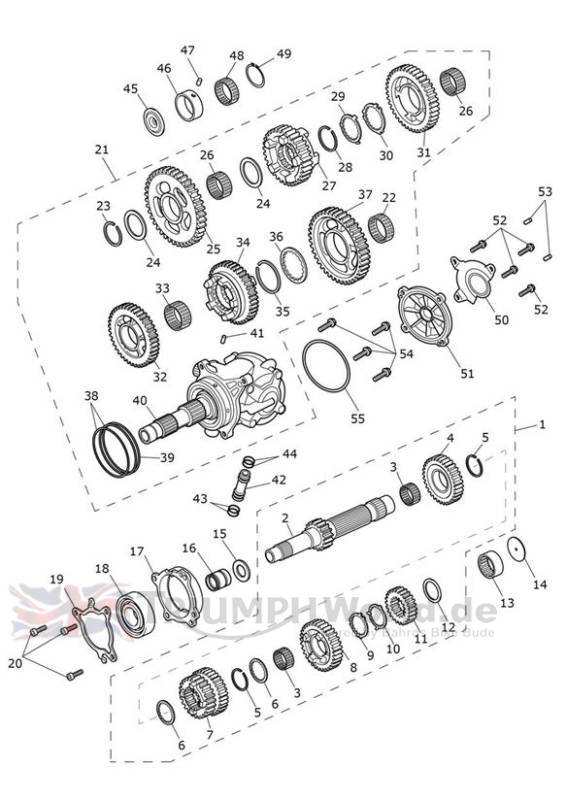

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T1185720 | Input Assembly, Gearbox | 1 | |
2 | T1185801 | Input Shaft & 1st,16T | 1 | |
3 | T3802630 | Bearing, Split | 2 | |
4 | T1185705 | Gear, Input,5th,26T | 1 | |
5 | T3503415 | Snap Ring | 3 | |
6 | T1185560 | Thrust Washer | 2 | |
7 | T1185703 | Gear, Input,3rd/4th,22T/24T | 1 | |
8 | T1185706 | Gear, Input,6th,31T | 1 | |
9 | T1185561 | Washer, Splined, Locking, Inner | 1 | |
10 | T1185562 | Washer, Splined, Locking, Outer | 1 | |
11 | T1185602 | Gear, Input,2nd,22T | 1 | |
12 | T1185563 | Washer | 1 | |
13 | T3802839 | Bearing, Needle | 1 | |
14 | T1187787 | Washer, Restrictor, In, Centre | 1 | |
15 | T1176622 | Spacer, Clutch,25 x 43 x 2.7 | 1 | |
16 | T1176611 | Bush, Clutch,25 x 32 x 37 | 1 | |
17 | T1187770 | Housing, Bearing, Input | 1 | |
18 | T3806828 | Bearing | 1 | |
19 | T1185551 | Keeper Plate, Input | 1 | |
20 | T3051058 | Screw, Cap/HD, M6 x 20, Enc | 3 | |
21 | T1185775 | Output Assembly, Gearbox | 1 | |
22 | T3802529 | Bearing, NRB | 1 | |
23 | T3502512 | Snap Ring | 1 | |
24 | T1185577 | Thrust Washer | 2 | |
25 | T1185751 | Gear, Output,1st,42T | 1 | |
26 | T3803034 | Bearing, NRB, Split | 2 | |
27 | T1185755 | Gear, Ouput,5th,31T | 1 | |
28 | T3503415 | Snap Ring | 1 | |
29 | T1185576 | Washer, Splined, Locking, Inner | 1 | |
30 | T1185575 | Washer, Splined, Locking, Outer | 1 | |
31 | T1185653 | Gear, Output,3rd,36T | 1 | |
32 | T1185654 | Gear, Output,4th,34T | 2 | |
33 | T3803540 | Bearing, NRB, Split | 1 | |
34 | T1185756 | Gear, Output,6th,32T | 1 | |
35 | T3504015 | Snap Ring | 1 | |
36 | T1185570 | Thrust Washer | 1 | |
37 | T1185652 | Gear, Output,2nd,43T | 1 | |
38 | T3601279 | O Ring, ID 87 x 2 | 2 | |
39 | T3601285 | O Ring, ID 92 x 3 | 1 | |
40 | T1279000 | Bevel Box Assembly, Front | 1 | |
41 | T3000005 | Dowel, Dia 6 x 16.5 | 1 | |
42 | T1279052 | Spigot, Drain, FBB | 1 | |
43 | T3601282 | O Ring, ID 16.2 x 3 | 2 | |
44 | T3601280 | O Ring, ID 15.2 x 3 | 2 | |
45 | T1185531 | Washer, Restrictor, Gearbox | 1 | |
46 | T1185580 | Sleeve, Needle, Bearing | 1 | |
47 | T3000032 | Dowel, Dia 6 x 10.8 | 1 | |
48 | T3803037 | Bearing, Needle | 1 | |
49 | T3500127 | Circlip, Tabbed,23mm | 1 | |
50 | T1279053 | Protector, FBB, Cover, Mldg | 1 | |
51 | T1279055 | Cover, Side, FBB | 1 | |
52 | T3205125 | Bolt, RHHF, M6 x 25, Blk Enc | 4 | |
53 | T3000120 | Dowel,4 x 10 | 2 | |
54 | T3203319 | Bolt, HHF, M8 x 35, Enc, Blk | 4 | |
55 | T3601284 | O Ring, ID 98 x 2.5 | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
