ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

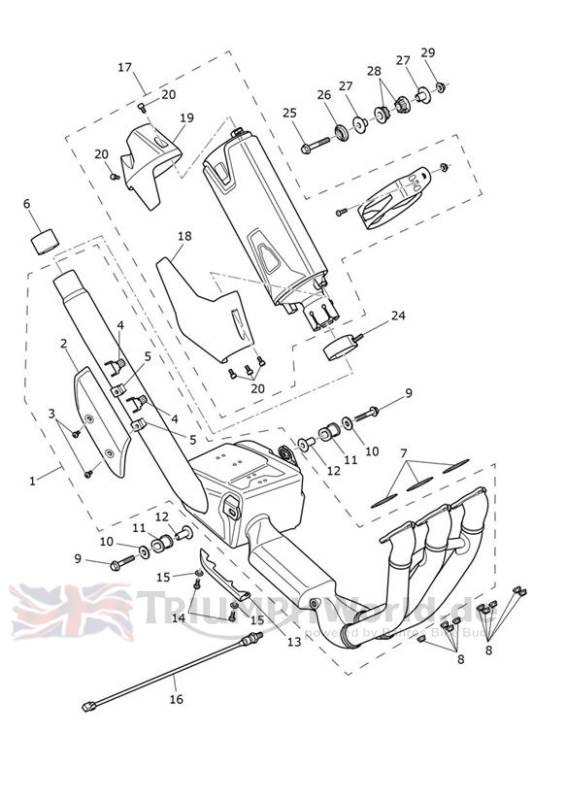

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2209242 | Exhaust Headers, Covered | 1 | All Except AU, BR, CA, NZ & US |
1 | T2209243 | Exhaust Headers, Covered | 1 | AU, BR, CA, NZ & US Only |
2 | T2209939 | Cover, Exhaust, Assembly | 1 | |
3 | T3330356 | Screw, M5 x 10, S/S, Enc | 2 | |
4 | T2204745 | Grommet, Secondary Cvr Brkt | 2 | |
5 | T3351002 | Nut, Captive, U-Type, M5, Slv | 2 | |
6 | T2209494 | Gasket, Exhaust | 1 | |
7 | T2207531 | Gasket, Header | 3 | |
8 | T3350067 | Flanschmutter | 9 | |
9 | T3202325 | Bolt, HHF, M8 x 43, Slv | 2 | |
10 | T3555033 | Washer,8.4 x 24 x 2 | 2 | |
11 | T2200912 | Rubber Grommet,7.86mm | 2 | |
12 | T3010212 | Flanged Sleeve, M8 x 26.6 | 2 | |
13 | T2209976 | Conduit, O2 Sensor Cable | 1 | |
14 | T3331044 | Screw, Pan/Hd, Tx, M6 x 16, Slv | 2 | |
15 | T3552002 | Washer, M6 x 14 x 1 | 2 | |
16 | T2207898 | Sensor, Oxygen, Exh, M12,250mm | 1 | |
17 | T2207744 | Silencer Assembly, Stainless | 1 | |
18 | T2207861 | End Cap, Front Assy | 1 | |
19 | T2207862 | End Cap, Rear Assy | 1 | |
20 | T3050315 | Screw, Cap/Hd, M5 x 10, S/S | 5 | |
24 | T2207054 | Clamp, Gasket, Dia 51-56mm | 1 | |
25 | T3202307 | Bolt, HHF, M8 x 50, Slv | 1 | |
26 | T2205043 | Finisher Bolt, Silencer | 1 | |
27 | T3010705 | Flanged Sleeve,8.4 x 12.4 x 13.8 | 2 | |
28 | T2200622 | Bush, Rubber, M8 | 2 | |
29 | T3350004 | Flanschmutter | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
