Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

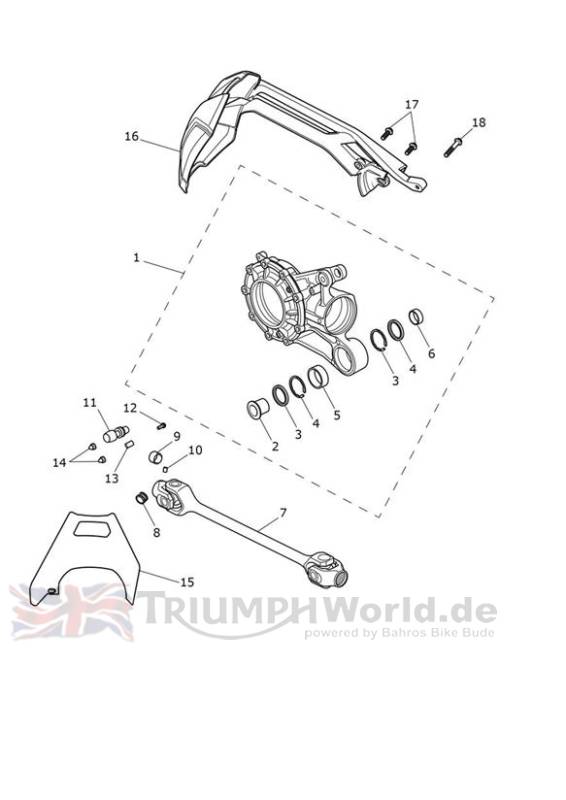

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T1276600 | Rear Bevel Box Assembly | 1 | |
| 2 | T2050342 | Spacer, Stepped, Swingarm, Alu | 1 | |
| 3 | T3600334 | Oil Seal,36 x 50 x 7 | 2 | |
| 4 | T3500226 | Circlip, Int 50 x 2 | 2 | |
| 5 | T3800234 | Bearing, Ball, Drac, Split,30 50 20 | 1 | |
| 6 | T2050706 | Spacer, Captive,20 x 36 x 11.8 | 1 | |
| 7 | T1270083 | Drive Shaft Assembly,30mm | 1 | |
| 8 | T1261662 | Grommet, Sprocket Cover | 1 | |
| 9 | T1270088 | Spring, Spiral,18 x 10 | 1 | |
| 10 | T1270089 | Dowel,5.7 x 4 | 1 | |
| 11 | T1276657 | Breather Spigot, Rubber, Mldg | 1 | |
| 12 | T3330334 | Screw, Tx, Pan/Hd, M6 x 16, Slv | 1 | |
| 13 | T1276656 | Filter, Metal, Sintered | 1 | |
| 14 | T1276701 | Rubber Cap, Tapered | 2 | |
| 15 | T1276700 | Cover, Final Drive Assy | 1 | |
| 16 | T2317604 | Spray Guard Assembly | 1 | |
| 17 | T3202304 | Bolt, RHHF, M6 x 20, Slv | 2 | |
| 18 | T3202301 | Bolt, RHHF, M6 x 40, Slv | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
