ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

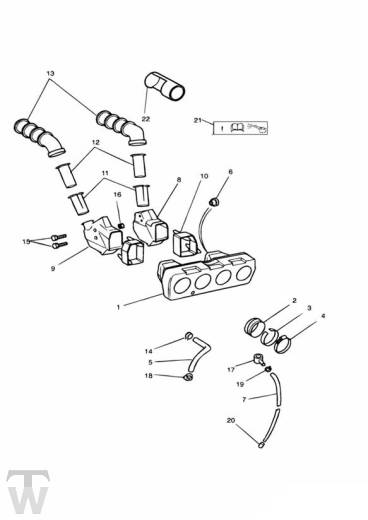

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | 2202004-T0301 | Luftfilterkasten | 1 | 4 Cyl |
2 | 2200013-T0301 | Venturirohr/klappenstutzen | 4 | |
3 | 2200014-T0301 | Halterung | 4 | |
4 | 3700004-T0301 | Splint | 4 | |
5 | obs 2200029-T0301 | Belüft.leitung | 1 | 4 Cyl |
5 | 2200311-T0301 | Belüft.leitung | 1 | 3 Cyl |
6 | obs 2200110-T0301 | Gummistopfen | 2 | |
7 | 3620240-T0301 | Schlauch, abla- | 1 | |
8 | obs 2200125-T0301 | Luftberuhigungskammer | 1 | LH |
9 | obs 2200126-T0301 | Luftberuhigungskammer | 1 | RH |
10 | 2200010-T0301 | Gummi | 2 | |
11 | 2200009-T0301 | Rohr | 2 | |
12 | 2200120-T0301 | Schalldämpfer | 2 | |
13 | obs 2200008-T0301 | Saugrohr | 2 | |
14 | T3700050 | Schl.schelle | 1 | |
15 | obs 3330520-T0301 | Schraubbolzen | 4 | » 71698 M6 x 63mm |
15 | obs T3330595 | Abgesetz. schr. | 4 | 71699 » M6 x 52mm |
16 | T3350003 | Sich.mutter | 2 | » 71698 M6 |
16 | obs T3350086 | Mutter | 2 | 71699 » M6 |
17 | obs 2200325-T0301 | Knie | 1 | |
18 | obs 2102250-T0301 | Schl.schelle | 1 | |
19 | T3700030 | Rohrschelle | 1 | |
20 | T3450145 | Abschlußstück | 1 | |
21 | obs T3900026 | Schild | 2 | |
22 | obs T2200800 | Schutzschild | 1 | Air intake |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
