Kotflügel hinten - Trophy ab 029156

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

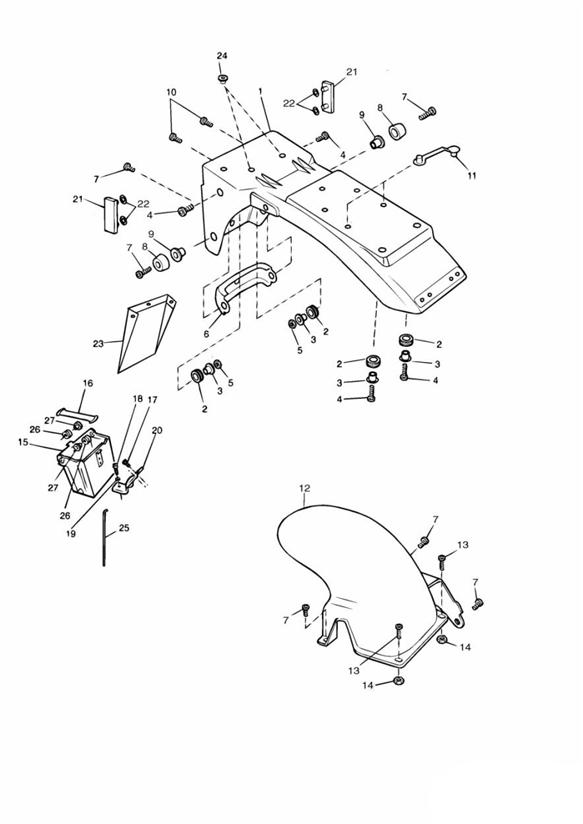

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	obs T2301160	Kotflügel hinten	1
2	T3020153	Grommet,13 x 3 x 10	4
3	T3010702	Flanged Sleeve,6.4 x 10 x 8.5	4
4	T3205066	Bolt, HHF, Lghtd, M6 x 20, Slv	4
5	T3350012	Sich.mutter	2
6	obs T2350490	Strebe	1
7	3330504-T0301	Schraube	6	M6 x 20mm
8	T2350477	Anschlag	2	Panniers
9	T3010062	Flanged Sleeve, M6 x 7.8 x 2.85	2
10	T3451260	Firtree,5 x 11mm, Blk	2
11	obs 3700010-T0301	Schelle, kabel-	2
12	obs T2300265	Rad	1
13	T3200090	Bolt, RHHF, M8 x 30, Slv, Enc	2
14	T3350301	MUTTER M8	2
15	2500060-T0301	Batterie	1	» 71698
15	T2500148	Batterie	1	71699 »
16	T2501740	Battery Strap	1
17	T3203222	Bolt, HHF, M6 x 12, Slv	1
18	T3331044	Screw, Pan/Hd, Tx, M6 x 16, Slv	1	M8 x 16mm
19	T3551283	Washer, M10,10.5x18x1.6, Slv	1
20	obs 2070710-T0301	Halterung, feder	1
21	obs T2700450	Rückstrahler	2	US & CA, All Vins SG, » 110499
22	T3500025	Mutter	4	US & CA, All Vins SG, » 110499
23	obs T2300335	Kotflügelverlängerung	1	DE, AR, GR, HK, JP, PT, CH, SE
24	T3450255	Widerh.-stopfen	2
25	obs 3620400-T0301	Rohrleitung	1	» 71698
26	T3020153	Grommet,13 x 3 x 10	2	» 71698
26	T3020012	Gummilager	2	71699 »
27	T3010702	Flanged Sleeve,6.4 x 10 x 8.5	2	» 71698

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
