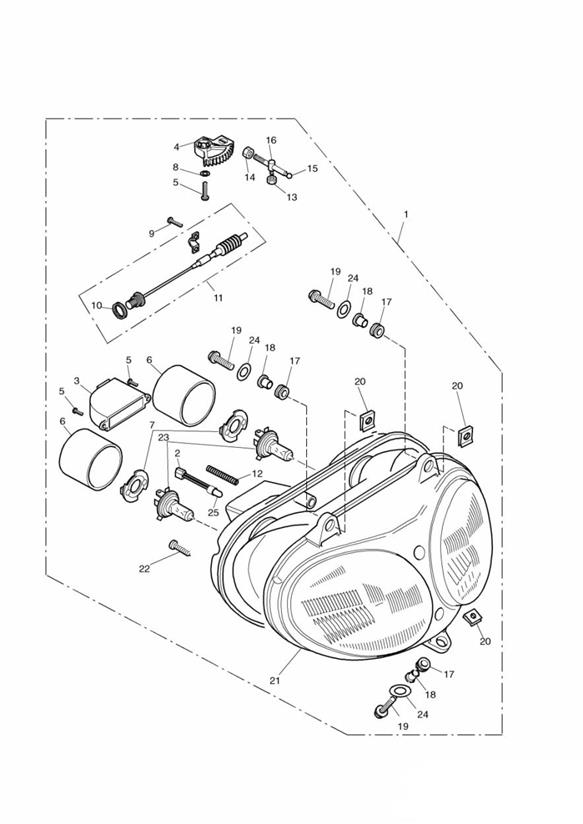

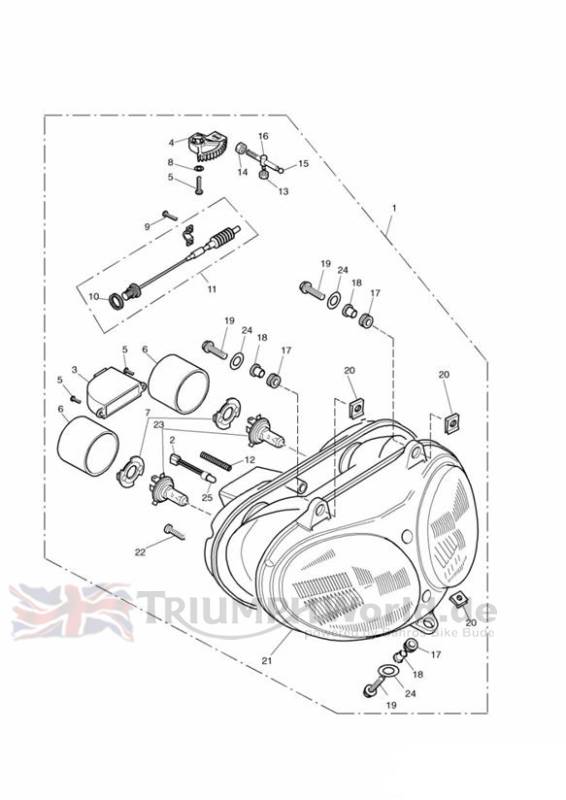

Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | obs T2700118 | Scheinwerfer | 1 | LH dip UK, NZ, ZA, JP, HK, CY, MY, - All Vins SG, » 110550 |
1 | obs T2700119 | Scheinwerfer | 1 | RH dip AR, DE, SE, BR, IT, ES, PT, GR, CH, BE, FR |
1 | obs T2700121 | Scheinwerfer | 1 | Vertical dip US, AU, CA - All Vins SG, » 110499 |
2 | obs T2700221 | Kabelbaum | 1 | Side lamp |
3 | obs T2700222 | Deckel | 1 | |
4 | obs T2700223 | Zahnrad | 1 | |
5 | obs T2700224 | Schraube | 3 | Stainless |
6 | obs T2700225 | Deckel, gummi- | 2 | |
7 | T2700226 | Riegel | 2 | |
8 | obs T2700227 | Unterlegscheibe | 1 | |
9 | obs T2700228 | Schraube | 2 | |
10 | obs T2700229 | Mutter | 1 | |
11 | obs T2700176 | Versteller | 1 | |
12 | obs T2700177 | Feder | 1 | |
13 | obs T2700178 | Sich.mutter | 1 | |
14 | obs T2700186 | Flansch | 1 | |
15 | obs T2700187 | Schraube | 1 | |
16 | obs T2700188 | Drehzapfen | 1 | |
17 | T2700179 | Gummilager | 3 | |
18 | T3010702 | Flanged Sleeve,6.4 x 10 x 8.5 | 3 | |
19 | T3200148 | Bolt, RHHF, M6 x 30, Slv | 3 | |
20 | T3350111 | Nut, Captive, M6 | 3 | M6 |
21 | obs T2700182 | Glas | 1 | LH dip UK, NZ, ZA, JP, HK, CY, MY, - All Vins SG, » 110550 |
21 | obs T2700183 | Glas | 1 | RH dip AR, DE, SE, BR, IT, ES, PT, GR, CH, BE, FR |
21 | obs T2700184 | Glas | 1 | Vertical dip US, AU, CA - All Vins SG, » 110499 |
22 | obs T2700189 | Schraube | 8 | M4 x 19mm |
23 | T2700001 | Bulb, H4 60/55W,12V, Type 1, Clear | 2 | |
24 | T3551283 | Washer, M10,10.5x18x1.6, Slv | 3 | |
25 | obs T2700077 | Lampe 12 v 5 w | 1 | Side lamp |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
