ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

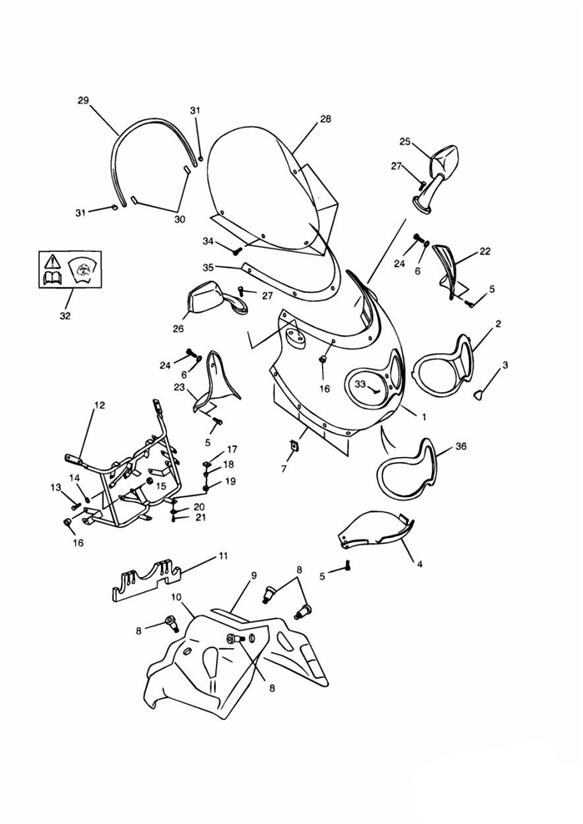

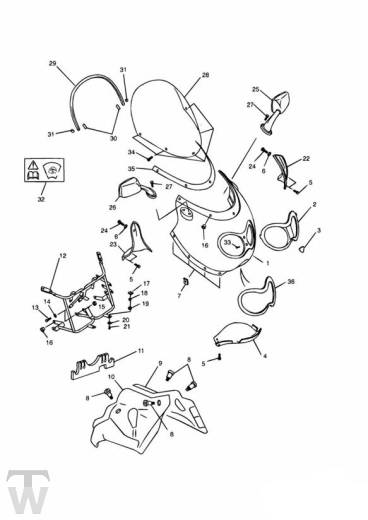

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | obs T2303999-JI | Cockpit | 1 | » 71698 Pacific Blue |
1 | obs T2303999-HA | Cockpit | 1 | » 71698 British Racing Green |
1 | obs T2303999-HD | Cockpit | 1 | » 71698 Heritage Green |
1 | obs T2303999-CH | Cockpit | 1 | » 71698 Merlot Red |
1 | obs T2303999-GE | Cockpit | 1 | » 71698 Platinum |
1 | obs T2303999-JL | Cockpit | 1 | » 71698 Turquoise |
1 | obs T2304050-JI | Cockpit | 1 | 71699 » » 139276 Pacific Blue |
1 | obs T2304050-GE | Cockpit | 1 | 71699 » » 138276 Platinum |
1 | obs T2304050-HA | Cockpit | 1 | 71699 » British Racing Green |
1 | obs T2304050-CP | Cockpit | 1 | 111990 » Sunset Red |
1 | obs T2304050-HJ | Cockpit | 1 | 139277 » » 161317 Emerald Green |
1 | obs T2304050-JP | Cockpit | 1 | 139277 » Azure Blue |
1 | obs T2304050-LC | Cockpit | 1 | 161318 » Graphite |
2 | obs T2300976 | Kit Maske | 1 | » 35276 |
2 | obs T2300970 | Einfassung | 1 | 35277 » |
3 | obs T3900415 | Plakette | 1 | |
4 | T2300939 | Blech | 1 | |
5 | T3330941 | Screw, But/Hd, Skt, M5 x 16, Slv | 6 | |
6 | obs 3550057-T0301 | Unterlegscheibe | 2 | » 45787 |
7 | T3351052 | Nut, Captive,4-5.5mm | 8 | |
8 | obs T3330090 | Schraubbolzen | 4 | M6 x 24mm |
9 | obs T2300510 | Verkleidg. Links | 1 | 4 Cyl |
9 | obs T2300510 | Verkleidg. Links | 1 | 3 Cyl |
10 | obs T2300514 | Verkleidg. Rechts | 1 | 4 Cyl |
10 | obs T2300512 | Verkleidg. Rechts | 1 | 3 Cyl |
11 | T3660087 | Dichtung | 1 | |
12 | obs T2300233 | Unterbau | 1 | » 45787 |
12 | obs T2300829 | Unterbau | 1 | 45788 » |
13 | 3330021-T0301 | DScrew, torx | 2 | » 79910 M8 x 80mm |
13 | T3330041 | Schraube | 2 | 79911 » M8 x 80mm Black |
14 | obs 3550240-T0301 | Unterlegscheibe M8 | 2 | » 75097 |
15 | T3350301 | MUTTER M8 | 2 | » 43480 Then with Subframe |
16 | T3350050 | Wellnut, M5 | 5 | Select as necessary |
16 | T3350123 | Nut, Captive, M5, Non-Secured | 5 | Select as necessary |
17 | T3350111 | Nut, Captive, M6 | 2 | |
18 | T3010702 | Flanged Sleeve,6.4 x 10 x 8.5 | 2 | |
19 | T3020153 | Grommet,13 x 3 x 10 | 2 | |
20 | T3551283 | Washer, M10,10.5x18x1.6, Slv | 2 | |
21 | T3330231 | Screw, Lge Skt Hd, M6 X 1 X 25 | 2 | |
22 | obs T2300962 | Arm.br.abd. Links | 1 | » 71698 |
22 | obs T2301145 | Arm.br.abd. Links | 1 | 71699 » |
23 | obs T2300961 | Arm.br.abd. Rechts | 1 | » 71698 |
23 | obs T2301155 | Arm.br.abd. Rechts | 1 | 71699 » |
24 | obs T3330534 | Schraube | 2 | » 45787 M5 x 10mm |
24 | T3332568 | Screw, But/HD, M5 x 8, Slv | 2 | 45788 » » 71698 |
24 | T3330941 | Screw, But/Hd, Skt, M5 x 16, Slv | 4 | 71699 » |
25 | T2300474 | Spiegelbaus. l. | 1 | |
26 | T2300473 | Spiegelbaus. r. | 1 | |
27 | T3200148 | Bolt, RHHF, M6 x 30, Slv | 4 | |
28 | obs T2300945 | Verkleidungsscheibe | 1 | » 42766 , FR ONLY 42767 » 71698 |
28 | T2300952 | Verkleidungsscheibe | 1 | 42767 » » 71698 |
28 | T2301195 | Verkleidungsscheibe | 1 | 71699 » |
28 | obs T2300951 | Verkleidungsscheibe | 1 | » 42766 US & SG |
28 | obs T2300952 | Verkleidungsscheibe | 1 | 42767 » » 71698 US & SG |
28 | T2301195 | Verkleidungsscheibe | 1 | 71699 » US & SG |
29 | obs T3660059 | Zierteil | 1 | » 42767 , FR ONLY 42767 » |
29 | T3660069 | Zierteil | 1 | 42767 » » 71698 |
29 | T3660200 | Zierteil | 1 | 71699 » |
30 | obs T3660056 | Kleber | 2 | |
31 | obs T3700057 | Verzier.klemme | 2 | |
32 | obs T3900153 | Label, Windscreen Cleaning | 1 | |
33 | obs T3330436 | Schraube | 2 | |
34 | T3330635 | Schraube | 9 | » 71698 |
34 | T3330635 | Schraube | 11 | 71699 |
35 | obs T3660086 | Dichtung | 1 | » 71698 |
35 | T3660210 | Dichtung | 1 | 71699 » |
36 | obs T2700192 | Dichtung | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
