Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

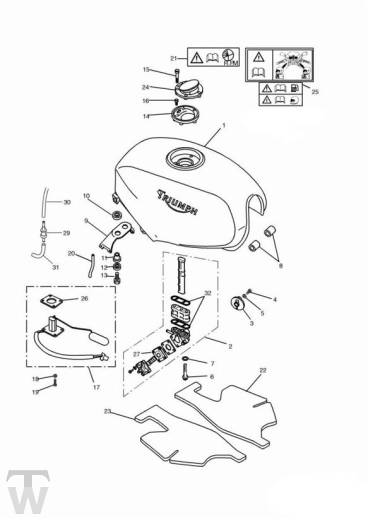

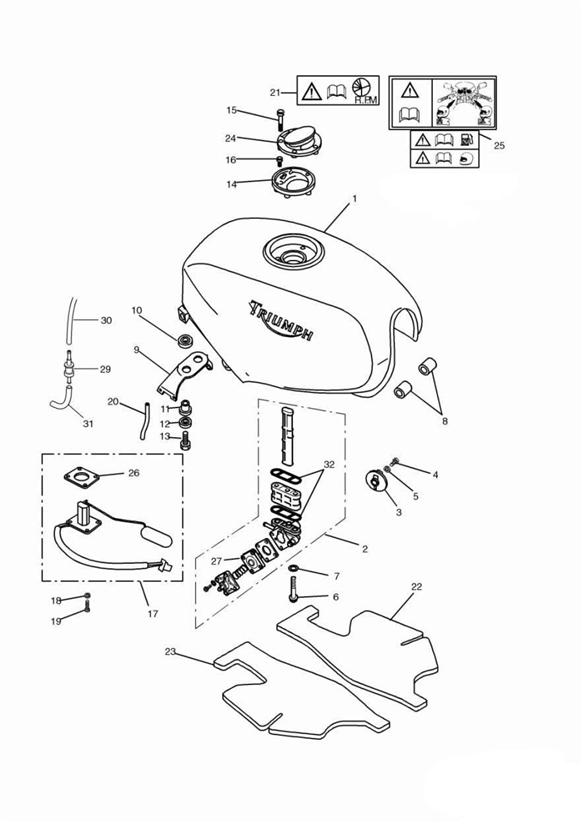

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 | obs T2401305-JI | Kraftst.tank | 1 | » 86626 Pacific Blue; Includes heat pads, items 22 & 23 |
| 1 | obs T2401304-JI | Kraftst.tank | 1 | Pacific Blue US CAL - All vins » 139235 All other mkts - 86627 » 139235; Includes heat pads, items 22 & 23 |
| 1 | obs T2401305-HA | Kraftst.tank | 1 | » 42766 British Racing Green; Includes heat pads, items 22 & 23 |
| 1 | obs T2401311-HA | Kraftst.tank | 1 | 42767 » » 86375 British Racing Green; Includes heat pads, items 22 & 23 |
| 1 | obs T2401304-HA | Kraftst.tank | 1 | » 42766 British Racing Green US CAL; Includes heat pads, items 22 & 23 |
| 1 | obs T2401310-HA | Kraftst.tank | 1 | US CAL 42767 » All Other Markets 86376 » ; Includes heat pads, items 22 & 23 |
| 1 | obs T2401305-HD | Kraftst.tank | 1 | Heritage Green; Includes heat pads, items 22 & 23 |
| 1 | obs T2401304-HD | Kraftst.tank | 1 | Heritage Green US CAL; Includes heat pads, items 22 & 23 |
| 1 | obs T2401305-CH | Kraftst.tank | 1 | » 111989 Merlot Red; Includes heat pads, items 22 & 23 |
| 1 | obs T2401304-CH | Kraftst.tank | 1 | » 111989 US CAL Merlot Red; Includes heat pads, items 22 & 23 |
| 1 | obs T2401305-GE | Kraftst.tank | 1 | » 86426 Platinum; Includes heat pads, items 22 & 23 |
| 1 | obs T2401304-GE | Kraftst.tank | 1 | Platinum US CAL - All vins » 139235 All other mkts - 86627 » 139235; Includes heat pads, items 22 & 23 |
| 1 | obs T2401305-JL | Kraftst.tank | 1 | Turquoise; Includes heat pads, items 22 & 23 |
| 1 | obs T2401304-JL | Kraftst.tank | 1 | Turquoise US CAL; Includes heat pads, items 22 & 23 |
| 1 | obs T2401304-CP | Kraftst.tank | 1 | Sunset Red All Markets 111990 » ; Includes heat pads, items 22 & 23 |
| 1 | obs T2401304-HJ | Kraftst.tank | 1 | 139277 » » 161317 Emerald Green; Includes heat pads, items 22 & 23 |
| 1 | obs T2401304-JP | Kraftst.tank | 1 | 139277 » Azure Blue; Includes heat pads, items 22 & 23 |
| 1 | obs T2401304-LC | Kraftst.tank | 1 | 161318 » Graphite; Includes heat pads, items 22 & 23 |
| 2 |  2400025-T0301 | Schild | 1 | |
| 3 | 2400081-T0301 | Knopf | 1 | |
| 4 | T3050308 | Schraube | 1 | M4 x 12mm |
| 5 | T3551088 | Washer,4.25 x 8 x 0.8 | 1 | M4 |
| 6 | obs 3200035-T0301 | Schraubbolzen | 2 | M6 x 45mm |
| 7 | 3550150-T0301 | Scheibe, abdicht- | 2 | |
| 8 | T2400603 | Bush, Tank Mount | 2 | |
| 9 | obs T2070700 | Bridge, Fuel Tank | 1 | |
| 10 | T2400602 | Grommet, Long, Tank Rear Mount | 2 | |
| 11 | T3010042 | Flanged Sleeve, M6 x 10 x 18 | 2 | |
| 12 | T3555004 | Washer,6.4 x 14 x 1.6 | 2 | Where Used |
| 13 | T3205083 | Bolt, HHF, LGHTD, M6 x 28, Slv | 2 | |
| 14 | T2401712 | Surround, Filler Cap | 1 | |
| 15 | 3050045-T0301 | Schraube | 3 | M5 x 20mm |
| 16 | obs 3330028-T0301 | Schraube | 1 | M5 x 8mm |
| 17 | obs T2400061 | Standgebereinheit | 1 | |
| 18 | T3551178 | Washer, M5 x 15 x 1.6 | 4 | |
| 19 | T3330728 | Screw, Pan/Hd, Tx, M5 x 16, Enc | 4 | |
| 20 | 3620220-T0301 | Leitung, kraftstoff- | 1 | |
| 21 | T3900154 | Label, Running In | 1 | |
| 22 | obs T2301031 | Wärmeschutzbl. | 1 | LH |
| 23 | T2301032 | Wärmeschutzbl. | 1 | RH |
| 24 | obs 2400004-T0301 | Kappe, Einfüllverschlu | 1 | Includes 2 Keys (N/A to USCAL) » 86626 - Pacific Blue » 86375 - British Racing Green » 86426 - Platinum |
| 24 | obs T2400032 | Kappe, Einfüllverschlu | 1 | Includes 2 Keys (USCAL All Vins) Other Markets = 86627 » - Pacific Blue,86376 » - British Racing Green,86427 » - Platinum |
| 25 | T3900132 | Label, Fuel Tank, Faired | 1 | |
| 26 | obs T2400069 | Dichtung | 2 | |
| 27 | T2400072 | Membran | 1 | |
| 29 | T2400074 | Ventil | 1 | US & CA - All vehicle no`s SG, » 110499 |
| 30 | obs T3620262 | Rohr | 1 | US & CA - All vehicle no`s SG, » 110499 |
| 31 | T3620170 | Rohr | 1 | US & CA - All vehicle no`s SG, » 110499 |
| 32 | 2400055-T0301 | Öldichtung | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
