ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer
ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

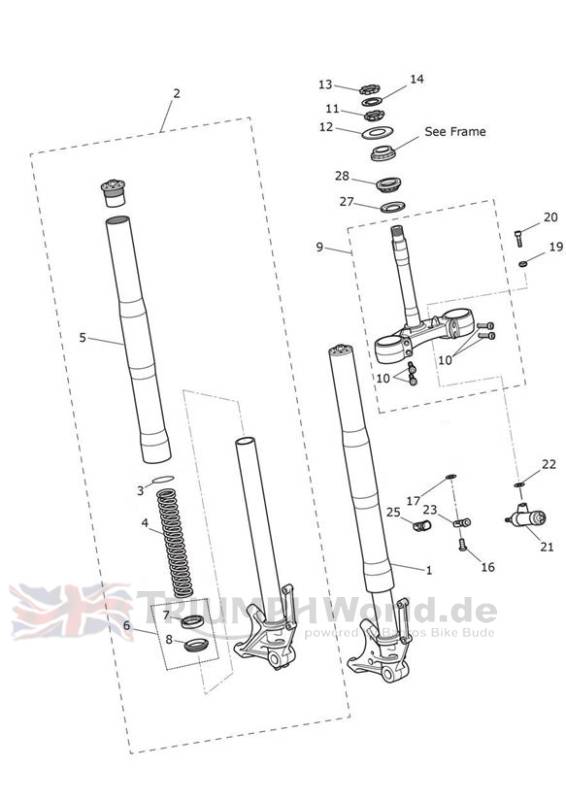

Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2046843 | Fork Leg Assy, LH | 1 | |
2 | T2046842 | Fork Leg Assy, RH | 1 | |
3 | T2040691 | O-Ring, Top Cap | 2 | |
4 | T2040692 | Spring, Fork,9.5Nm | 2 | |
5 | T2046850 | Outer tube Assembly | 2 | |
6 | T2041072 | Seal Kit, Front Forks | 2 | |
7 | T2040683 | Oil Seal | 2 | |
8 | T2041074 | Dust Seal | 2 | |
9 | T2046835 | Lower Yoke Assembly | 1 | |
10 | T3050323 | Screw, Cap/Hd, M8 x 30, Slv | 4 | |
11 | T2040301 | Adjuster Nut, M30, Lower | 1 | |
12 | T2046559 | Cover, Headstock Bearing | 1 | |
13 | T2040304 | ABSCHLUSSMUTTER, M 30 | 1 | |
14 | T2044183 | Washer, Headstock | 1 | |
16 | T3335011 | Screw, But/Hd, Tx, M8 x 20 | 1 | |
17 | T3550277 | Washer, M8 | 1 | |
19 | T2044185 | Spherical Bearing,8mm | 1 | |
20 | T3051097 | Screw, Cap/Hd, M8 x 25, Silver | 1 | |
21 | T2044280 | Steering Damper | 1 | |
22 | T3010077 | Flanged Sleeve, M8 x 11.2 x 2.2 | 1 | |
23 | T2044190 | Rod End, Female M8 | 1 | |
25 | T2044195 | Boot, M8 Rod End | 1 | |
27 | T3600234 | Dichtung, staubschutz- | 1 | |
28 | T3800091 | Lager | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
