Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

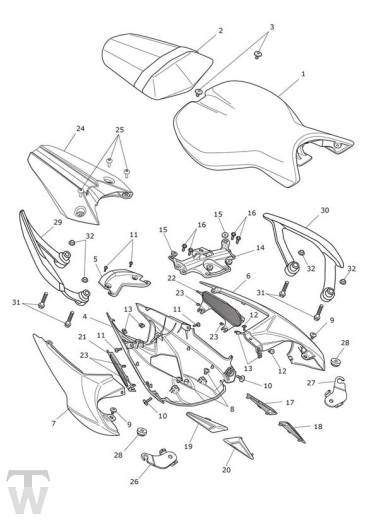

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T2301107 | Rider Seat | 1 | |
| 1 | obs T2309982 | Rider Seat, Comfort | 1 | |
| 2 | T2301108 | Pillion Seat | 1 | |
| 3 | T3330858 | Bolt, But/Hd, M6 x 15, Shld, Slv | 2 | |
| 4 | T2309584-NW | Rear Bodywork, Lower | 1 | Crystal White - (N/A to IN) > 713760 |
| 4 | T2309584-MS | Rear Bodywork, Lower | 1 | Matt Aluminium Silver - 657137 > |
| 4 | T2309534-NW | Rear Bodywork, Lower | 1 | Crystal White - (IN Only) > 713760 |
| 4 | T2309584-PG | Rear Bodywork, Lower | 1 | Jet Black - (N/A to IN) 713761 > |
| 4 | obs T2309534-PG | Rear Bodywork, Lower | 1 | Jet Black (IN Only) 713761 > |
| 5 | T2309585-NW | Rear Bodywork, Upper | 1 | Crystal White |
| 5 | T2309585-PD | Rear Bodywork, Upper | 1 | Matt Phantom Black - 657137 > |
| 6 | T2309568-NW | Rear Bodywork, LH | 1 | Crystal White |
| 6 | T2309552-PD | Rear Bodywork, LH | 1 | Matt Phantom Black - 657137 > |
| 7 | T2309569-NW | Rear Bodywork, RH | 1 | Crystal White |
| 7 | T2309553-PD | Rear Bodywork, RH | 1 | Matt Phantom Black - 657137 > |
| 8 | T3701121 | Rivet, Plastic, Screw Type | 2 | |
| 9 | T3330726 | Screw, Btn/Hd, M6 x 12, Slv | 2 | |
| 10 | T3330727 | Screw, But/Hd, M6 x 20, Slv | 2 | |
| 11 | T3330334 | Screw, Tx, Pan/Hd, M6 x 16, Slv | 4 | |
| 12 | T3331061 | Bolt, But/Hd, M5 x 11, Shld, Slv | 2 | |
| 13 | T3350129 | Nut, Captive, M5 | 4 | |
| 14 | T2070164 | Front Bridge | 1 | |
| 15 | T2307369 | Rubber Foot,4mm Deep | 4 | |
| 16 | T3330334 | Screw, Tx, Pan/Hd, M6 x 16, Slv | 4 | |
| 17 | T2301457 | Rear Frame Infill, LH, Rear | 1 | |
| 18 | T2301459 | Rear Frame Infill, LH, Front | 1 | |
| 19 | T2301466 | Rear Frame Infill, RH, Rear | 1 | |
| 20 | T2301478 | Rear Frame Infill, RH, Front | 1 | |
| 21 | T2309560 | Infill, RH, Rear Bodywork | 1 | |
| 22 | T2309570 | Infill, LH, Rear Bodywork | 1 | |
| 23 | T3550253 | Washer, Dia 5 mm, Retaining | 4 | |
| 24 | T2309365 | Rear Hugger | 1 | |
| 25 | T3330941 | Screw, But/Hd, Skt, M5 x 16, Slv | 3 | |
| 26 | T2309653 | Bracket, Support, RH | 1 | |
| 27 | T2309652 | Bracket, Support, LH | 1 | |
| 28 | T2307369 | Rubber Foot,4mm Deep | 2 | |
| 29 | obs T2309223 | Grab Handle, RH | 1 | IN Only |
| 30 | obs T2309222 | Grab Handle, LH | 1 | IN Only |
| 31 | T3202307 | Bolt, HHF, M8 x 50, Slv | 4 | IN Only |
| 32 | T3350004 | Flanschmutter | 4 | IN Only |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
