ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

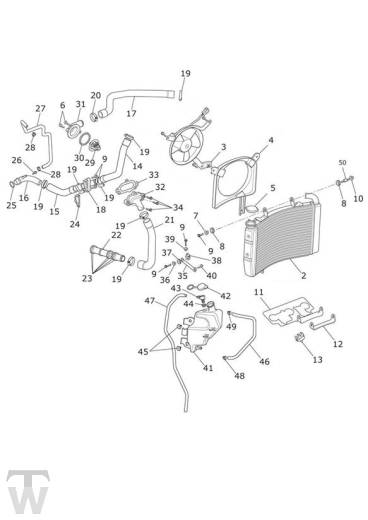

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
2 | T2100445 | Radiator | 1 | |
3 | T2100446 | Fan Assembly | 1 | |
4 | T2100447 | Fan Cowl | 1 | |
5 | T2100081 | Cap Assy, Radiator | 1 | |
6 | T3205066 | Bolt, HHF, Lghtd, M6 x 20, Slv | 5 | |
7 | T3010702 | Flanged Sleeve,6.4 x 10 x 8.5 | 1 | |
8 | T3020153 | Grommet,13 x 3 x 10 | 2 | |
9 | T3205067 | Bolt, HHF, Lghtd, M6 x 25, Slv | 6 | > 636422 |
9 | T3205067 | Bolt, HHF, Lghtd, M6 x 25, Slv | 5 | 636423 > |
10 | T3010710 | Flanged Sleeve,6.4 x 9.6 x 13.4 | 1 | |
11 | T2106001 | Air Deflector | 1 | > Eng No 637803 |
11 | T2106008 | Air Deflector | 1 | Eng No 637804 > |
12 | T2106002 | Retainer | 1 | > 636422 |
12 | T2106003 | Air Deflector Retainer Bracket | 1 | 636423 > |
13 | T3700235 | Multi Brake Hose Clip | 1 | |
14 | T2100436 | Hose, Radiator to T-Piece | 1 | |
15 | T2100437 | Hose, T-Piece to Pump | 1 | |
16 | T2107012 | Pipe, Water Pump Inlet | 1 | |
17 | T2100394 | Pipe, Water, Head to Rad | 1 | |
18 | T2100434 | T-Piece, Water | 1 | |
19 | T3707580 | Hose Clip, Dia 20-32 | 6 | > 630346 |
19 | T3706214 | Clamp, Constant Tension, Dia 29 | 6 | 630347 > |
20 | T3707585 | Clip, Hose, Dia 27-35 | 1 | > 630346 |
20 | T3706216 | Clamp, Constant Tension, Dia 32 | 1 | 630347 > |
21 | T2100425 | Hose, Formed, Water Pump Outlet | 1 | |
22 | T2100426 | Pipe, Water, Pump Outlet | 1 | |
23 | T3600290 | O Ring,23.7 x 2 | 6 | |
24 | T2100435 | Gasket, T-Piece, Water | 1 | |
25 | T3600124 | O Ring, ID 21.5 x 3 | 1 | |
26 | T3205064 | Bolt, RHHF, Domed, S/S, M6 x 16, Enc | 1 | |
27 | T2100408 | Hose, Bypass, Water | 1 | |
28 | T3700440 | Clip, Hose,11-12.5mm | 2 | |
29 | T2100675 | Thermostat | 1 | |
30 | T2100201 | Seal, Thermostat | 1 | |
31 | T2100206 | COVER, WATER OUTLET | 1 | |
32 | T2104020 | Cover, Water Inlet | 1 | |
33 | T2102800 | Gasket, Water Inlet | 1 | |
34 | T3205066 | Bolt, HHF, Lghtd, M6 x 20, Slv | 3 | |
35 | T2100494 | Bracket, Lower Mount, Rad | 1 | |
36 | T3010144 | Flgd Sleeve, M6 x 9.6 x 10.5 | 1 | |
37 | T3020033 | Grommet; 12 x 2 x 9.6 | 1 | |
38 | T2100492 | Bracket, Radiator, Lower, Rear | 1 | |
39 | T3010702 | Flanged Sleeve,6.4 x 10 x 8.5 | 1 | |
40 | T3205063 | Bolt, HHF, Lghtd, M6 x 16, Slv | 1 | |
41 | T2102050 | Expansion Tank | 1 | |
42 | T2101015 | Cap, Expansion Tank | 1 | |
43 | T2100433 | Elbow, Overflow, Quickfit | 1 | |
44 | T3450141 | Grommet, TPE, Quickfit | 1 | |
45 | T3330858 | Bolt, But/Hd, M6 x 15, Shld, Slv | 2 | |
46 | T2102060 | Hose, Expansion Tank to Rad | 1 | |
47 | T2102070 | Hose, Expansion Tank Overflow | 1 | |
48 | T3700440 | Clip, Hose,11-12.5mm | 1 | |
49 | T3700077 | Splint | 1 | |
50 | T3205070 | Bolt, HHF, Lghtd, M6 x 30, Slv | 1 | 626423 > |
51 | T4007771 | Coolant, OAT, Premix, D2053 | - | Not Illustrated |
52 | T3707580 | Hose Clip, Dia 20-32 | 1 | > 630346 |
52 | T3706215 | Clamp, Constant Tension, Dia 30 | 1 | 630347 > |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
