ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

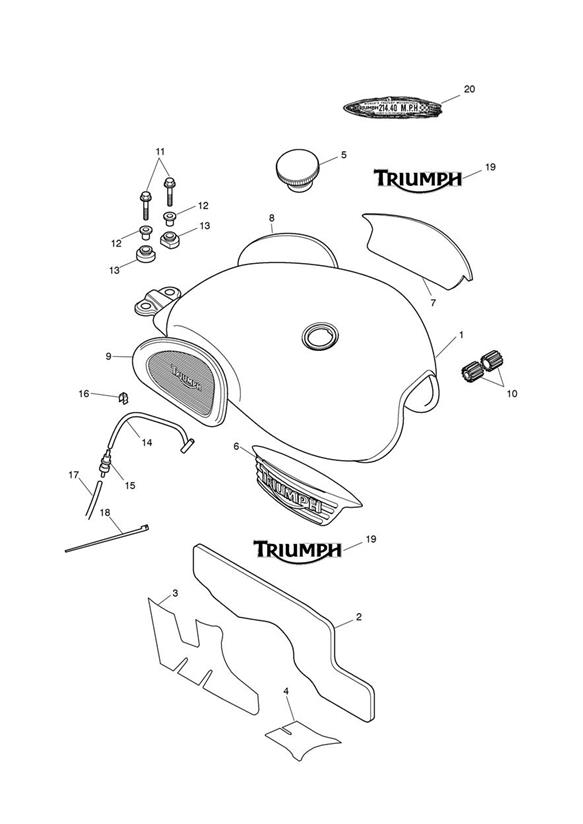

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2402265-PG | Fuel Tank Spares/Assy | 1 | Jet Black/Fusion White > 451559; Includes badges, items 6 & 7 and knee pads, items 8 & 9 |
1 | T2402289-HI | Fuel Tank Spares/Assy | 1 | Forest Green/New England White; Includes badges, items 6 & 7 and knee pads, items 8 & 9 |
1 | T2402289-CT | Fuel Tank Spares/Assy | 1 | Claret/Aluminium Silver > 412055; Includes badges, items 6 & 7 and knee pads, items 8 & 9 |
1 | T2402289-PG | Fuel Tank Spares/Assy | 1 | Jet Black/Tornado Red > 412055; Includes badges, items 6 & 7 and knee pads, items 8 & 9 |
1 | T2402289-JT | Fuel Tank Spares/Assy | 1 | Meriden Blue/Exotic Orange; Includes badges, items 6 & 7 and knee pads, items 8 & 9 |
1 | T2402215-PG | Fuel Tank Spares Assy | 1 | Jet Black - T100 Black & Black Special Edition (MY14); Includes badges, items 6 & 7 |
1 | T2402300-JT | Fuel Tank Spares/Assy | 1 | Meriden Blue/Caspian Blue - Bonneville Sixty Only; Includes badges, items 6 & 7 and knee pads, items 8 & 9 |
1 | T2402265-PR | Fuel Tank Spares/Assy | 1 | Phantom Black/Fusion White; 451560 > ; Includes badges, items 6 & 7 and knee pads, items 8 & 9 |
1 | T2402300-VB | Fuel Tank Spares/Assy | 1 | Vintage Cream/Chocolate Brown; Includes badges, items 6 & 7 and knee pads, items 8 & 9 |
1 | T2402302-LC | Fuel Tank Spares Assy | 1 | Graphite/Phantom Black - 497346 > ; Includes badges, items 6 & 7 and knee pads, items 8 & 9 |
1 | T2402303-CX | Fuel Tank Spares/Assy | 1 | Cranberry Red/New England White - 497346 > 549451; Includes badges, items 6 & 7 and knee pads, items 8 & 9 |
1 | T2402214-MH | Fuel Tank Spares/Assy | 1 | Aluminium Slv/Brooklands Green - Bonneville 110th Edition; Includes badges, items 6 & 7 and knee pads, items 8 & 9 |
1 | T2402307-CX | Fuel Tank Spares/Assy | 1 | Cranberry Red/Fusion White; 549452 > ; Includes badges, items 6 & 7 and knee pads, items 8 & 9 |
1 | T2402214-NF | Fuel Tank Spares Assy | 1 | Fusion White/Aurum Gold; 606134 > **See Tech News 149**; Includes badges, items 6 & 7 and knee pads, items 8 & 9 |
1 | T2402214-PG | Fuel Tank Spares Assy | 1 | Jet Black/Cranberry Red; 606134 > **See Tech News 149**; Includes badges, items 6 & 7 and knee pads, items 8 & 9 |
1 | T2402300-PG | Fuel Tank Spares Assy | 1 | Jet Black; Special Edition (MY14) Only |
1 | T2401576-EI | Fuel Tank Spares Assy | 1 | Intense Orange/Jet Black; 656968 > Includes badges, items 6 & 7 and knee pads, items 8 & 9 |
1 | T2401576-JD | Fuel Tank Spares Assy | 1 | Caspian Blue/Jet Black; 656968 > Includes badges, items 6 & 7 and knee pads, items 8 & 9 |
1 | T2401363-NK | Fuel Tank Spares Assy | 1 | Caspian Blue/Pure White; Includes badges, items 6 & 7 and knee pads, items 8 & 9 and decal, item 20; Bonneville T214 Only |
1 | T2400173-JG | Fuel Tank Spares Assy | 1 | Spirit Blue/New England White - Bonneville Spirit Only - Includes decals item 19 |
2 | T2400974 | Heat Pad, Fuel Tank LH | 1 | CA, TH, TW & US CAL Only |
3 | T2400983 | Heat Pad, Fuel Tank RH | 1 | CA, TH, TW & US CAL Only |
4 | T2400989 | Heat Pad, Fuel Tank, Front | 1 | CA, TH, TW & US CAL Only |
5 | T2400597 | Fuel Filler Cap, Screw Type | 1 | |
6 | obs T3900524 | Badge, Fuel Tank, RH | 1 | |
7 | obs T3900446 | Badge, Fuel Tank, LH | 1 | > 363384 |
7 | obs T3900523 | Badge, Fuel Tank, LH | 1 | 363385 > |
8 | T2400158 | Knee Pad, Fuel Tank, LH | 1 | |
9 | T2400159 | Tankpad | 1 | |
10 | T2400603 | Bush, Tank Mount | 2 | |
11 | T3205083 | Bolt, HHF, LGHTD, M6 x 28, Slv | 2 | |
12 | T3010042 | Flanged Sleeve, M6 x 10 x 18 | 2 | |
13 | T2400602 | Grommet, Long, Tank Rear Mount | 2 | |
14 | T2401550 | Hose, Tank Breather | 1 | All Except US CAL, CA, HK & TH |
15 | T2400074 | Roll Over Valve | 1 | |
16 | T3700233 | Clip, Brake Hose | 1 | |
17 | T2402126 | Hose, Tank Breather, Formed | 1 | |
18 | T3700015 | Kabelbinder | 1 | All Except US CAL, CA, HK & TH |
19 | T2401437 | Decal, Fuel Tank, New England White | 2 | |
20 | T2303257 | Decal, Top Fuel Tank | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
