ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

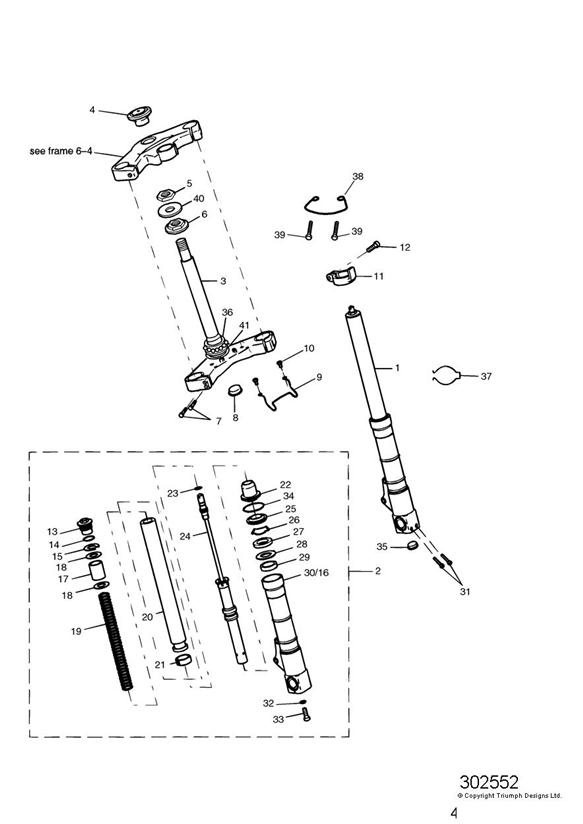

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | obs T2044502 | GABELBEIN LINKS | 1 | LH |
2 | obs T2044501 | GABELBEIN RECHTS | 1 | RH |
3 | obs T2040950 | GABELBRUECKE, UNTEN | 1 | Lower ?172476 (Plus 173398? 173815) |
3 | obs T2040954 | GABELBRUECKE, UNTEN | 1 | Lower 172477? (Except 173398? 173815) >190356 |
3 | obs T2040958 | GABELBRUECKE, UNTEN | 1 | 190357> |
4 | obs T2040340 | ABSCHLUSSMUTTER, LENKKOPF | 1 | Upper ?172476 (Plus 173398? 173815) |
4 | obs T2040344 | TOPNUT, YOKE | 1 | Upper 172477? (Except 173398? 173815) 190356 |
4 | obs T2040444 | ABSCHLUSSMUTTER, LENKKOPF | 1 | 190357> |
5 | T2040355 | EINSTELLMUTTER, LENKKOPFLAGER | 1 | Lower ?172476 (Plus 173398? 173815) |
5 | T2140210 | Adjuster Nut, Upper | 1 | 190357 > 211133 |
5 | obs T2040545 | KONTERMUTTER, LENKKOPFLAGER | 1 | 211134 > |
6 | obs T2040357 | SCHEIBE, LENKKOPFLAGER | 1 | > 172426 (Plus 173398 > 173815) |
6 | T2040259 | ERSETZT D. T2040249 & T2040251 | 1 | 172427 > (Except 173398 > 173815) 211133 |
6 | T2040535 | SCHEIBE, LENKKOPFLAGER | 1 | 211134 > |
7 | T2045594 | Spares Kit, Capscrews | 4 | M8 |
8 | T3450250 | Stopfen | 1 | |
9 | T3700032 | F?hrung | 1 | |
10 | obs T3330709 | Bolt, RHHF, Lightd, M6 x 12, S/S | 2 | |
11 | obs T2040955 | GABELPROTEKTOR | 2 | |
12 | T3205063 | Bolt, HHF, Lghtd, M6 x 16, Slv | 2 | |
13 | T2040410 | VERSCHLUSSKAPPE, STANDROHR | 2 | |
14 | T2040411 | O RING, VERSCHLUSSKAPPE STANDR | 2 | |
15 | T2040412 | TELLERSCHEIBE, GABEL | 2 | |
16 | obs T2040407 | TAUCHROHR, LINKS | 1 | LH |
17 | obs T2040414 | DISTANZSTUECK, GABEL | 2 | |
18 | T2040415 | SCHEIBE, FLACH, GABEL | 4 | |
19 | T2040416 | FEDER, GABEL | 2 | |
20 | T2040417 | STANDROHR | 2 | |
21 | T2040418 | LAGER, STANDROHR | 2 | |
22 | T2040419 | ENDBUCHSE | 2 | |
23 | T2040420 | O RING, DAEMPFERKOLBEN, GABEL | 2 | |
24 | obs T2040409 | DAEMPFERKOLBEN, GABEL | 2 | |
25 | T2040422 | STAUBDICHTUNG | 2 | |
26 | obs T2040423 | SICHERUNGSRING | 2 | |
27 | T2040424 | DICHTRING, GABEL | 2 | |
28 | T2040425 | UNTERLEGSCHEIBE, GABEL | 2 | |
29 | T2040430 | LAGER, TAUCHROHR | 2 | |
30 | obs T2040408 | TAUCHROHR, RECHTS | 1 | RH |
31 | T3050073 | Hutschraube | 2 | |
32 | T2040427 | DICHTSCHEIBE, KUPFER | 2 | |
33 | obs T2040428 | VERSCHLUSSSCHRAUBE, TAUCHROHR | 2 | |
34 | T2040431 | O RING, GABEL | 2 | |
35 | T3450062 | Stopfen | 2 | |
36 | T3800091 | Lager | 1 | 189114> |
36 | T3800104 | Lagergran. | 1 | > 189113 |
37 | T3700025 | Kabelverbinder | 1 | |
38 | T3707676 | Cable Guide | 1 | |
39 | T3203222 | Bolt, HHF, M6 x 12, Slv | 2 | |
40 | T3551820 | Locating Washer,25.5x38x2, Slv | 1 | 190357 > |
41 | T3600234 | Dichtung, staubschutz- | 1 | 189114> |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
