ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

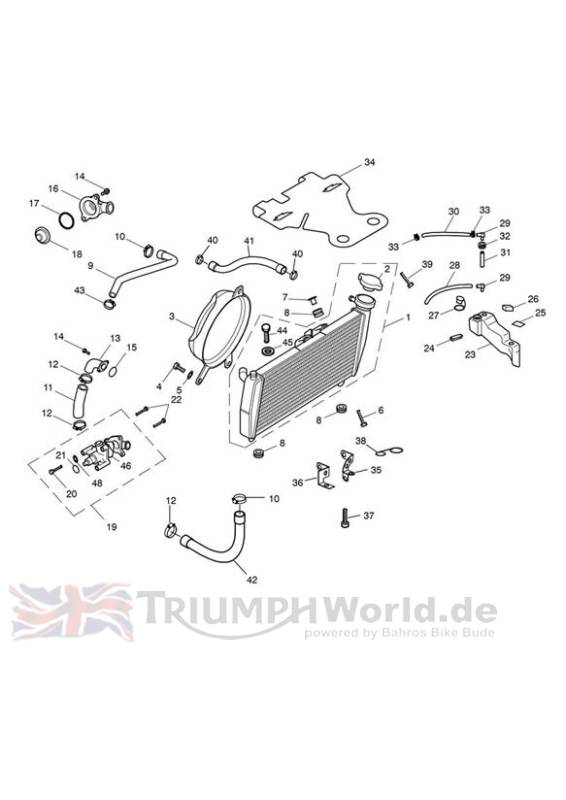

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | obs T2100852 | Kühler | 1 | |
2 | T2100699 | Verschlußdeckel, kühler- | 1 | > 169731 |
2 | T2108005 | Verschlußdeckel, kühler- | 1 | 169732 > |
3 | T2100698 | Lüfter | 1 | |
4 | T3331043 | Screw, Pan/Hd, Tx, M6 x 12, Slv | 3 | M6 x 12mm |
5 | T3555004 | Washer,6.4 x 14 x 1.6 | 3 | |
6 | T3205083 | Bolt, HHF, LGHTD, M6 x 28, Slv | 2 | |
7 | T3010710 | Flanged Sleeve,6.4 x 9.6 x 13.4 | 2 | |
8 | T3021200 | Grommet, Dia 14x4, Panel | 5 | |
9 | T2100751 | Hose, Cyl Head to Rad | 1 | |
10 | T2012144 | Stud, Sprocket Carrier | 2 | Bright |
11 | T2100112 | Schlauchleitung | 1 | |
12 | T2102242 | Schl.schelle | 3 | |
13 | T2107010 | Kit, Water Elbow, Black | 1 | |
14 | T3202304 | Bolt, RHHF, M6 x 20, Slv | 4 | >> 161317 M6 x 20mm |
14 | obs T3331101 | Schraubbolzen | 4 | 161318 >> M6 x 20mm, s/s |
15 | T3600190 | O-ring | 1 | |
16 | T2100825 | Elbow, Coolant, Bypass | 1 | |
17 | T2100713 | O-ring | 1 | |
18 | T2100715 | Thermostat | 1 | |
19 | T2100680 | Pumpe, kuehlwasser- | 1 | |
20 | T3330804 | Bolzen, flansch- | 1 | M6 x 25mm |
21 | 3600160-T0301 | O-ring | 1 | |
22 | T3205075 | Bolt, HHF, Lghtd, M6 x 65, Slv | 2 | M6 x 65mm |
23 | T2100463 | Ausdehn.behält. | 1 | |
24 | obs T3660047 | Zierteil | 1 | |
25 | T3660112 | Klebeunterlage | 1 | |
26 | T2072235 | Auflage, träger- | 1 | |
27 | T2100997 | Cap, Expansion Tank | 1 | |
28 | T3620300 | Leitung, kraftstoff- | 1 | Expansion Tank Overflow |
29 | T2100405 | Elbow, ID 8.0 Tube | 2 | |
30 | T3620300 | Leitung, kraftstoff- | 1 | Expansion Tank To Thermostat |
31 | T3620320 | Pipe, Expansion Tank, Internal | 1 | |
32 | T3450035 | Grommet, Dia 8, Dia 12.5,3 | 1 | |
33 | T3700440 | Clip, Hose,11-12.5mm | 2 | |
34 | obs T2100740 | Blech | 1 | |
35 | obs T2100598 | Halterung | 1 | LH |
36 | obs T2100596 | Halterung | 1 | RH |
37 | T3205063 | Bolt, HHF, Lghtd, M6 x 16, Slv | 1 | M6 x 16mm |
38 | T2101655 | Hose Guide | 1 | |
39 | T3334333 | Screw, Tritap, M3 x 3, Slv | 1 | |
40 | T3700171 | Hose Clip, Dia 14.0 | 2 | |
41 | obs T2100738 | Schlauch, kuehlwass.- | 1 | |
42 | obs T2100705 | Schlauchleitung | 1 | |
43 | T2102113 | Schl.schelle | 1 | Bright |
44 | T3203222 | Bolt, HHF, M6 x 12, Slv | 1 | |
45 | T3550542 | Washer, Cu, OD12.5 x Id6.4 | 1 | |
46 | T3600230 | Packung, wasserpumpen- | 1 | |
47 | T4007771 | Coolant, OAT, Premix, D2053,1L | - | Not Illustrated |
48 | T3550542 | Washer, Cu, OD12.5 x Id6.4 | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
