Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

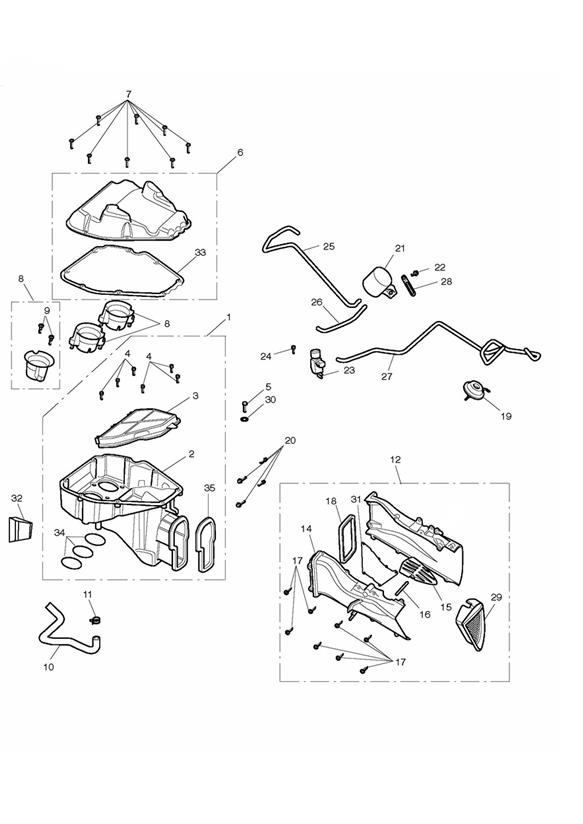

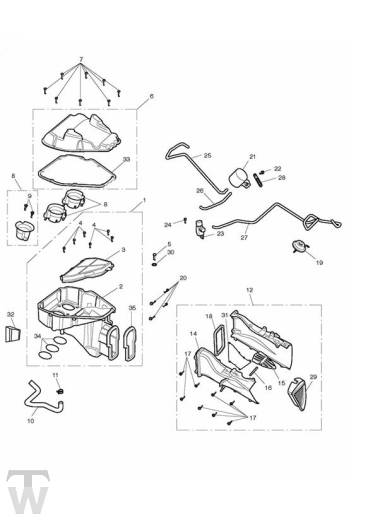

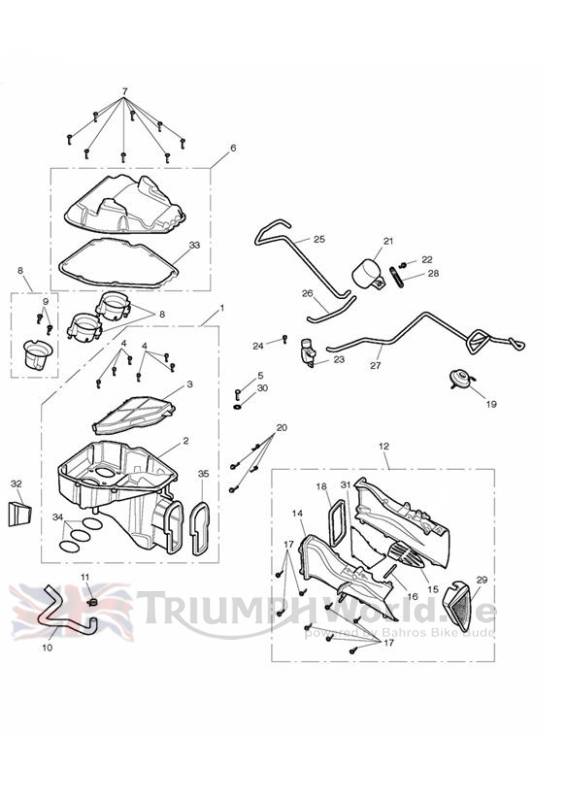

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T2200501 | Airbox Assy, Lower | 1 | |
| 2 | T2200492 | Airbox, Lower | 1 | |
| 3 | T2208164 | Filter Assy | 1 | |
| 4 | T3330771 | Bolt, Domed, M5 x 10 | 6 | |
| 5 | T3205065 | Bolt, HHF, Lghtd, M6 x 20, Enc | 1 | |
| 6 | T2200628 | Kit, Air Temp Sensor | 1 | > 451398 |
| 6 | T2200618 | Airbox, Upper, Assembly | 1 | 451399 > |
| 7 | T3331417 | Screw, HHF,50 x 18, Slv | 8 | > 424921 |
| 7 | T3332427 | Screw, S/Tap, HHF,50 x 20.5 | 8 | 424922 > |
| 8 | T2200477 | Intake Trumpet, Assy,45mm | 3 | |
| 9 | T3330887 | Bolt, Shouldered, M5 x 0.8 | 6 | |
| 10 | T2200440 | Bel?ft.schlauch | 1 | |
| 11 | T3700051 | Schl.schelle | 2 | |
| 12 | T2200637 | Intake Duct Assembly | 1 | |
| 14 | obs T2200639 | Duct, RHS | 1 | |
| 15 | T2200975 | Klappe | 1 | |
| 16 | T2200978 | Spindle, Flap | 1 | |
| 17 | T3330195 | Screw, Pozi, S/Tap,1.6 x 19 | 9 | |
| 18 | T2200979 | Foam Seal, Headstock | 1 | |
| 19 | T2200980 | Diaphragm, Vacuum | 1 | |
| 20 | T3331099 | Schraubbolzen | 4 | > 462366 |
| 20 | T3205065 | Bolt, HHF, Lghtd, M6 x 20, Enc | 4 | 462367 > |
| 21 | T2200999 | Tank Vacuum, Reservoir | 1 | |
| 22 | T3202304 | Bolt, RHHF, M6 x 20, Slv | 1 | |
| 23 | T2200985 | Solenoid, Vacuum | 1 | |
| 24 | T3332568 | Screw, But/HD, M5 x 8, Slv | 1 | |
| 25 | T2200990 | Hose, Formed, Reservoir | 1 | |
| 26 | T2200991 | Hose, Formed, Solenoid | 1 | |
| 27 | T2200992 | Hose, Formed, Diaphragm | 1 | |
| 28 | T3700400 | Harness Clip | 1 | |
| 29 | T2200949 | Seal, Rubber, Cockpit | 1 | |
| 30 | T3555026 | Washer,6.4 x 18 x 1.6 | 1 | |
| 31 | T2201061 | Verst?rkung | 1 | |
| 32 | T2200449 | Foam, Breather Chamber | 1 | |
| 33 | T2208163 | Airbox Seal | 1 | |
| 34 | T2208180 | Airbox/Throttle Body, O Ring | 3 | |
| 35 | T2208185 | Foam Seal, Headstock | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
