ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

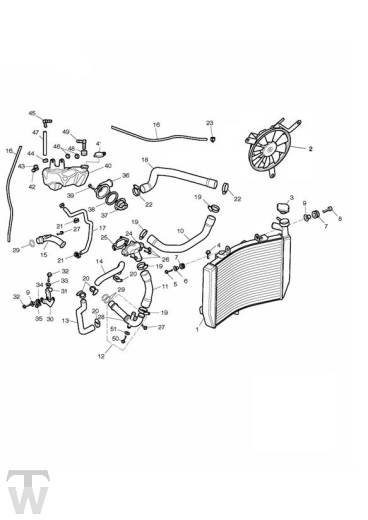

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2100072 | Radiator, Curved | 1 | |
2 | T2100073 | Fan, Cooling | 1 | |
3 | T2100081 | Cap Assy, Radiator | 1 | |
4 | T2100084 | Bleed Screw, Nylon | 1 | |
5 | T3205066 | Bolt, HHF, Lghtd, M6 x 20, Slv | 1 | > 462676 |
5 | T3205066 | Bolt, HHF, Lghtd, M6 x 20, Slv | 1 | 462677 > |
6 | T3010702 | Flanged Sleeve,6.4 x 10 x 8.5 | 1 | |
7 | T3020153 | Grommet,13 x 3 x 10 | 2 | |
8 | T3203030 | BOLT, RHHF, DOMED, S/LESS, M6X30 | 1 | > 484789 |
8 | T3205070 | Bolt, HHF, Lghtd, M6 x 30, Slv | 1 | 484780 > |
9 | T3010144 | Flgd Sleeve, M6 x 9.6 x 10.5 | 2 | |
10 | T2105110 | Hose, Coolant, Rad to Pump | 1 | |
11 | T2100407 | Hose, Water Pump Outlet | 1 | > Eng No 519946 - Sump cover gasket also required |
11 | T2105201 | Hose, Water Pump, Outlet | 1 | Eng No 519947 > |
12 | T2107016 | Kit, Water Pump Outlet | 1 | > Eng No 519946 - Sump cover gasket also required |
12 | T2107013 | Pipe, Water Pump Outlet | 1 | Eng No 519947 > |
13 | T2105112 | Hose, Coolant, HE to Rad | 1 | |
14 | T2105111 | Hose, Coolant, Pump Outlet | 1 | |
15 | T2107012 | Pipe, Water Pump Inlet | 1 | > Eng No 519783 |
15 | T2107012 | Pipe, Water Pump Inlet | 1 | Eng No 519784 > |
16 | T3620661 | Hose, Coolant, Swaged End | 2 | |
17 | T2100408 | Hose, Bypass, Water | 1 | |
18 | T2105109 | Hose, Coolant, Rad to Therm | 1 | |
19 | T3707580 | Hose Clip, Dia 20-32 | 4 | |
20 | T3707570 | Hose, Clip Dia 12-22 | 4 | |
21 | T3700440 | Clip, Hose,11-12.5mm | 2 | |
22 | T3707585 | Clip, Hose, Dia 27-35 | 2 | |
23 | T3700077 | Splint | 1 | |
24 | T2100224 | Cover, Water Inlet | 1 | |
25 | T2100205 | Gasket, Water Inlet | 1 | |
26 | obs T3331101 | Schraubbolzen | 3 | > Eng No 464432 (F2) & > Eng No 467002 (F2) |
26 | T3205066 | Bolt, HHF, Lghtd, M6 x 20, Slv | 3 | Eng No 464433 > (F2) & Eng No 467003 > (F4) |
27 | T3205064 | Bolt, RHHF, Domed, S/S, M6 x 16, Enc | 2 | |
28 | T3600190 | O-ring | 1 | |
29 | T3600124 | O Ring, ID 21.5 x 3 | 3 | |
30 | T2100076 | Bracket, Lower Mount, RAD | 1 | |
31 | T2101330 | Bracket, Radiator, Lower, Rear | 1 | |
32 | T3205067 | Bolt, HHF, Lghtd, M6 x 25, Slv | 2 | |
33 | T3010702 | Flanged Sleeve,6.4 x 10 x 8.5 | 1 | |
34 | T3020033 | Grommet; 12 x 2 x 9.6 | 1 | |
35 | T3205063 | Bolt, HHF, Lghtd, M6 x 16, Slv | 1 | |
36 | T2100206 | COVER, WATER OUTLET | 1 | |
37 | T2100675 | Thermostat | 1 | |
38 | T2100201 | Seal, Thermostat | 1 | |
39 | T3205066 | Bolt, HHF, Lghtd, M6 x 20, Slv | 2 | |
40 | T2102000 | Ausdehn.behält. | 1 | |
41 | T2101015 | Cap, Expansion Tank | 1 | |
42 | T3202304 | Bolt, RHHF, M6 x 20, Slv | 1 | |
43 | T3350012 | Sich.mutter | 1 | > 437414 |
43 | T3350003 | Sich.mutter | 1 | 437415 > |
44 | T3021200 | Grommet, Dia 14x4, Panel | 1 | |
45 | T2100405 | Elbow, ID 8.0 Tube | 1 | |
46 | T3010059 | Flanged Sleeve, M6 x 9 x 3.2 | 2 | |
47 | T3620320 | Pipe, Expansion Tank, Internal | 1 | |
48 | T3450141 | Grommet, TPE, Quickfit | 1 | |
49 | T2100406 | Elbow, Breather, Black | 1 | |
50 | T3200444 | Bolt, M6 x 10 | 1 | |
51 | T3551111 | Copper Washer, M6 x 12 | 1 | |
52 | obs T4007771 | Coolant, OAT, Premix, D2053,1L | - | Not Illustrated |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
