ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

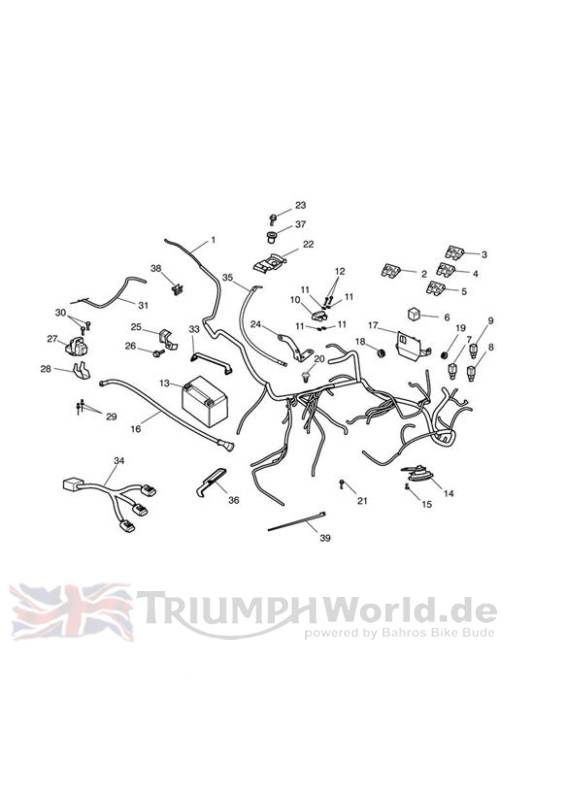

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2501668 | Main Harness | 1 | > 451398 |
1 | T2501679 | Main Harness | 1 | 451399 > |
2 | T2501305 | 5a sicherung | 1 | |
3 | T2501310 | 10a sicherung | 3 | |
4 | T2501315 | 15a sicherung | 3 | |
5 | T2501320 | 20a sicherung | 2 | |
6 | T2506025 | Relay, Grommet | 3 | |
7 | T2506000 | Relay, Indicator,2 (4) x 10w,12v | 1 | |
8 | T2507728 | Relais | 1 | |
9 | T2507727 | Relay, Normally Open, Diode | 3 | |
10 | T2502405 | Switch, Fall Detection | 1 | |
11 | T3555021 | Washer,4.3X16.0X1.0 | 4 | |
12 | T3330390 | Screw, H/Hd, M4 x 25, Slv, Enc | 2 | |
13 | T2500183 | Batterie | 1 | |
14 | T2500113 | Signalhorn | 1 | |
15 | T3205254 | Bolt, HHF, Lghtd, M8 x 20, Slv | 1 | |
16 | T2501660 | Starter Lead | 1 | |
17 | T2501899 | Relay Bracket | 1 | |
18 | T3020135 | Gummi | 1 | |
19 | T3020050 | Gummilager | 1 | |
20 | T3450290 | Fir Tree, M5, Dia 12.1 x 15 | 1 | |
21 | T3205063 | Bolt, HHF, Lghtd, M6 x 16, Slv | 1 | |
22 | T2501790 | Harness Retention Moulding | 1 | |
23 | T3205066 | Bolt, HHF, Lghtd, M6 x 20, Slv | 1 | |
24 | T2501690 | Bracket, Roll Over Switch | 1 | |
25 | T2501675 | Bracket, Harness Retention | 1 | |
26 | T3330891 | Bolt, RHHF, M5 x 0.8 x 12, S5041 | 1 | |
27 | T1310115 | MAGNETSCHALTER, ANLASSER | 1 | |
28 | T1310130 | Starter Solenoid Bracket | 1 | |
29 | T2307377 | Pop Rivet, Dia 4.8 | 2 | |
30 | T3205077 | Bolt, HHF, Lghtd, M6 x 8, Slv | 2 | |
31 | T2501655 | Sub Harness, Rear Lighting | 1 | |
33 | T2501730 | Battery Strap | 1 | |
34 | T2501656 | Engine Subharness | 1 | |
35 | T2501661 | Earth Lead | 1 | |
36 | T2501671 | Bracket, Harness Retention | 1 | |
37 | T3010707 | Sleeve, Flanged,6.4 x 10 x 6.5 | 1 | |
38 | T3700136 | Clip, Connector Dual | 1 | |
39 | T3700015 | Kabelbinder | 1 | N/A to Daytona 675R |
39 | T3700015 | Kabelbinder | 2 | Daytona 675R Only |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
