ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

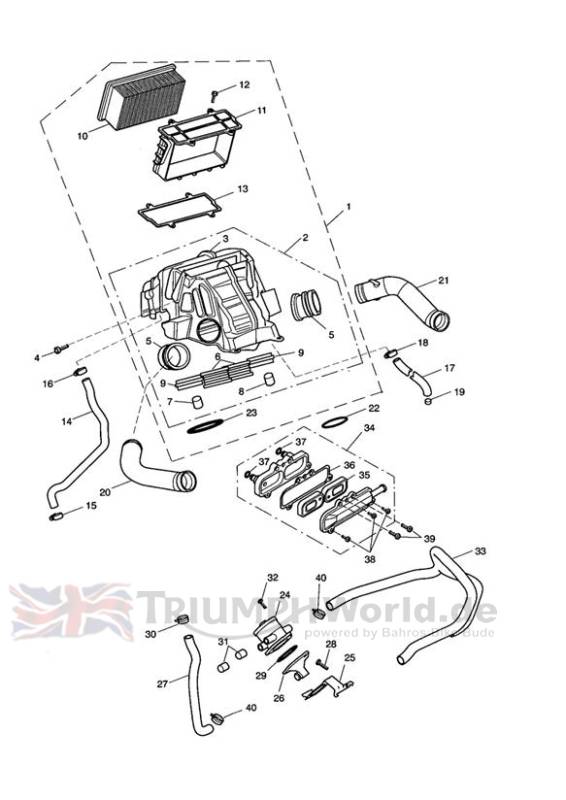

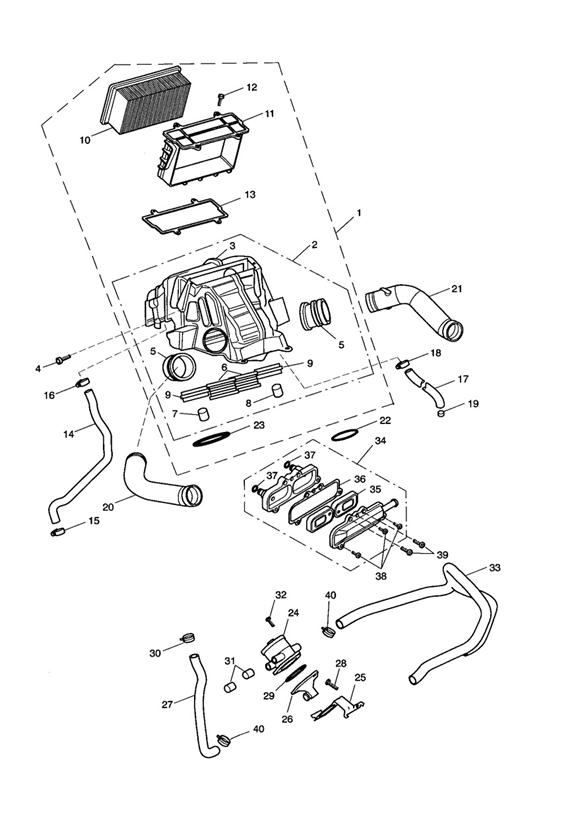

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | obs T2201903 | Luftfilterkasten | 1 | |
2 | obs T2201900 | Luftfilterkasten | 1 | |
3 | obs T2204014 | Dichtung | 1 | |
4 | obs T3330129 | Schraube | 12 | M5 x 15mm Black |
5 | T2201901 | Schlauchleitung | 2 | |
6 | obs T2201902 | Lufttrichter | 2 | |
7 | obs T3450149 | Stopfen | 2 | Plastic |
8 | obs T3450146 | Stopfen | 1 | Plastic |
9 | obs T2201490 | Lufttrichter | 2 | |
10 | T2204001 | Filter, Airbox | 1 | |
11 | obs T2204002 | Filter Housing | 1 | |
12 | T3331043 | Screw, Pan/Hd, Tx, M6 x 12, Slv | 4 | |
13 | obs T2204020 | Dichtung | 1 | |
14 | T2204021 | Bel?ft.leitung | 1 | |
15 | T3700051 | Schl.schelle | 1 | |
16 | T3700081 | Schelle, schlauch- | 1 | |
17 | T3620239 | Rohrleitung | 1 | |
18 | T3700030 | Rohrschelle | 1 | |
19 | T3450145 | Abschlußstück | 1 | |
20 | obs T2204041 | Luftansaugung | 1 | RH |
21 | obs T2204042 | Luftansaugung | 1 | LH |
22 | T2201295 | Feder | 2 | Cylinder No 2 & 3 |
23 | T2204011 | Splint | 2 | Cylinder No 1 & 4 |
24 | obs T1250152 | MAGNETVENTIL, SEK.LUFTSYSTEM | 1 | CA, DE, ES, FR, GR, IT, NL, PT, SE, USCAL & UK |
25 | obs T1250252 | HALTERUNG, MAGNETVENTIL | 1 | Solenoid valve CA, DE, ES, FR, GR, IT, NL, PT, SE, USCAL & UK |
26 | obs T1250255 | TRICHTER, MAGNETVENTIL | 1 | Soleniod CA, DE, ES, FR, GR, IT, NL, PT, SE, USCAL & UK |
27 | obs T1250260 | SCHLAUCH, LUFT, ID=9 mm | 1 | CA, DE, ES, FR, GR, IT, NL, PT, SE, USCAL & UK |
28 | T3331191 | Screw, Pan/Hd, Tx, M6 x 20, Enc | 1 | CA, DE, ES, FR, GR, IT, NL, PT, SE, USCAL & UK |
29 | obs T2201759 | O-ring | 1 | CA, DE, ES, FR, GR, IT, NL, PT, SE, USCAL & UK |
30 | T3700081 | Schelle, schlauch- | 1 | CA, DE, ES, FR, GR, IT, NL, PT, SE, USCAL & UK |
31 | obs T3450149 | Stopfen | 2 | Plastic CA, DE, ES, FR, GR, IT, NL, PT, SE, USCAL & UK |
32 | T3330696 | Screw, But/Hd, M5 X 16, Slv | 1 | CA, DE, ES, FR, GR, IT, NL, PT, SE, USCAL & UK |
33 | obs T1250168 | SCHLAUCH | 1 | CA, DE, ES, FR, GR, IT, NL, PT, SE, USCAL & UK |
34 | obs T1250140 | REGELVENTIL, SEKUNDAERLUFTSYS. | 2 | 4 Cyl CA, DE, ES, FR, GR, IT, NL, PT, SE, USCAL & UK |
35 | obs T1250141 | REGELVENTIL, SEKUNDAERLUFTSYS. | 4 | CA, DE, ES, FR, GR, IT, NL, PT, SE, USCAL & UK |
36 | obs T1250142 | DICHTUNG, REGELVENTIL SEKUND. | 2 | CA, DE, ES, FR, GR, IT, NL, PT, SE, USCAL & UK |
37 | obs T1250143 | O-RING, REGELVENTIL SEKUND. | 4 | CA, DE, ES, FR, GR, IT, NL, PT, SE, USCAL & UK |
38 | obs T1250144 | SCHRAUBE, M5, REGELVENTIL | 6 | CA, DE, ES, FR, GR, IT, NL, PT, SE, USCAL & UK |
39 | T3331191 | Screw, Pan/Hd, Tx, M6 x 20, Enc | 4 | CA, DE, ES, FR, GR, IT, NL, PT, SE, USCAL & UK |
40 | T3700051 | Schl.schelle | 2 | CA, DE, ES, FR, GR, IT, NL, PT, SE, USCAL & UK |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
